（含开发背景、结构说明、功能与使用说明等）

开发背景：

白炭黑是一种多孔二氧化硅粉末，化学式为SiO2·nH2O，近年来作为补强剂在橡胶、塑料、涂料和造纸等领域被广泛应用。白炭黑通常采用气相法和沉淀法加工工艺制备。

沉淀法使用的硅源来源广泛，从早期的硅酸钠到含二氧化硅的硅酸盐矿物、工业固废及农业秸秆固废等，将硅源与无机酸进行反应生成沉淀水和硅酸，然后对水合硅酸过滤洗涤、干燥、超细粉碎即可制得成品白炭黑。相对于气相法，沉淀法制备白炭黑的原料来源广泛，生产成本较低，是目前主要的工业生产工艺。

生产工艺中超细粉碎是影响白炭黑品质的重要环节，由于目前工艺生产多采用机械冲击式粉碎机、气流粉碎机、搅拌磨等，在粉碎过程中容易磨损产生含铁磁性物质和衬板磨损物料，如不进行分离提纯，则严重影响白炭黑品质，降低产品经济价值。基于此，衍生了一些除铁装置，如CN206372947U一种智能化白炭黑超微粉碎除铁装置、CN104923398A一种白炭黑超微细粉除铁装置、CN216322586U一种白炭黑研磨除铁装置及白炭黑研磨机等等，但是这些装置所应用的基本原理都是使用磁性件来吸引粉料中的铁类物质，而这种方式严重依赖于磁性件与粉料的充分接触，使得大多都不具有较为理想除铁效率和除铁速率，因此急需一个除铁效率高的白炭黑除铁装置。

结构说明：

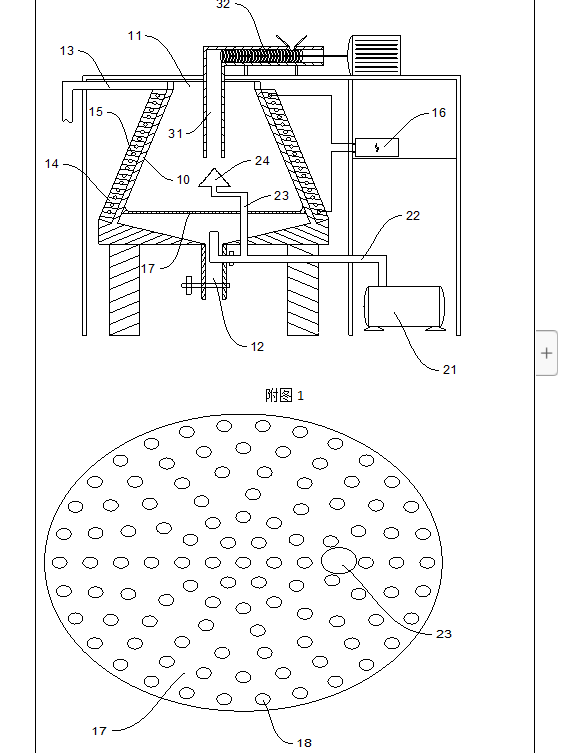

图1为发明具体实施方式中所述的用于白炭黑微细粉的强化除铁装置的结构示意图；

图中：10-除铁箱，11-进料口，12-排料管，13-排料管，14-支撑套，15-电磁线圈，16-直流电源，21-鼓风机，22-鼓风管，24-吹料管，31-进料管，32-螺旋送料机.

图2为本发明具体实施方式中所述的布风板部分的结构示意图.

图中：17-布风板，18-布风孔，23-连接管。

                                                           附图2

功能与使用说明:

如附图1-附图2所示，本发明所述的用于白炭黑微细粉的强化除铁装置，包括：除铁箱10，设于除铁箱10上端的进料口11，设于除铁箱10下端的排杂管，围设于除铁箱10外侧壁的支撑套14，埋设于支撑套14内部的电磁线圈15，进料装置，以及鼓风装置；进料装置包括：竖直设置且穿过进料口11的进料管31；鼓风装置包括：鼓风机21，以及与鼓风机21的出风口连接的鼓风管22；鼓风管22远离鼓风机21的一端穿过排杂管后设于除铁箱10内部。具体的，在使用时将物料通过进料管31排入到除铁箱10中，物料在从上到下掉入除铁箱10中时，鼓风机21将气体通过鼓风管22排入到除铁箱10底部，然后气体在往上流动的过程中，将物料中较轻、密度较小的白炭黑粉料被气流带动往上流动，并通过进料口11排出，而质量和密度较大的铁屑则不会受到气流的影响，并继续往下掉落，最终通过排杂管排出，在此过程中，直流电源16通过往电磁线圈15中通电产生电磁效应，使得在除铁箱10内部产生磁场，促进除铁箱10中的铁屑（本身含磁性）往下移动，提高铁屑的去除效率和去除效果。通过调节合适的鼓风机21流速和磁场强度，能够使装置整体达到一个较为理想的除铁速率和除铁效果。

（含设计原理、设计方案等）

设计原理：

直流电源通过往电磁线圈中通电产生电磁效应，使得在除铁箱内部产生磁场，促进除铁箱中的铁屑（本身含磁性）往下移动，提高铁屑的去除效率和去除效果。通过调节合适的鼓风机流速和磁场强度，能够使装置整体达到一个较为理想的除铁速率和除铁效果。

设计方案：

本发明的用于白炭黑微细粉的强化除铁装置，包括除铁箱，设于所述除铁箱上端的进料口，设于所述除铁箱下端的排杂管，围设于所述除铁箱外侧壁的支撑套，埋设于所述支撑套内部的电磁线圈，进料装置，以及鼓风装置；所述进料装置包括竖直设置且穿过所述进料口的进料管；所述鼓风装置包括鼓风机，以及与所述鼓风机的出风口连接的鼓风管；所述鼓风管远离所述鼓风机的一端穿过所述排杂管后设于所述除铁箱内部。

进一步地，所述除铁箱内部设有水平设置的布风板，所述布风板上开设有多件布风孔；所述布风板设于所述进料管和所述鼓风管之间。

进一步地，所述除铁箱内部为上小下大的锥形。

进一步地，还包括分散装置，所述分散装置包括设于所述进料管正下方且竖直设置的吹料管，以及与所述吹料管下端连接的连接管；所述连接管远离所述吹料管的一端穿过所述布风板和所述除铁箱后与所述鼓风管连接。

套，15-电磁线圈，16-直流电源，21-鼓风机，22-鼓风管，24-吹料管，31-进料管，32-螺旋送料机.

图2为本发明具体实施方式中所述的布风板部分的结构示意图.

图中：17-布风板，18-布风孔，23-连接管。

进一步地，所述吹料管侧壁设有多件吹料孔。

进一步地，所述吹料管为上小下大的锥形。

进一步地，所述进料装置还包括与所述进料管位于所述除铁箱外的一端连接的螺旋送料机。

进一步地，所述进料口处导通连接有排料管。

含产品的先进性、实用性、创新性等）

先进性：

提供一种用于白炭黑微细粉的强化除铁装置，其能够有效地去除白炭黑中的铁类物质。

实用性：该装置可用于白炭黑微细粉的强化除铁，够有效地去除白炭黑中的铁类物质的同时还能有效的除尘。

创新性：

通过设于除铁箱上端的进料口，设于除铁箱下端的排杂管，围设于除铁箱外侧壁的支撑套，埋设于支撑套内部的电磁线圈，进料装置，以及鼓风装置；进料装置包括竖直设置且穿过进料口的进料管；鼓风装置包括鼓风机，以及与鼓风机的出风口连接的鼓风管；鼓风管远离鼓风机的一端穿过排杂管后设于除铁箱内部。使得白炭黑微细粉的除铁装置得到强化，能够有效地去除白炭黑中的铁类物质。
