在现实社会中，随着人们对健康的重视和智能设备的普及，心电监测已经成为了越来越多人关注的问题。在传统的心电监测设备中，由于设备体积较大、操作比较繁琐等原因，限制了其在日常生活中的应用。同时，传统的心电监测设备在信号采集精度方面也存在一定的局限性，对于部分心脏疾病的识别和处理存在不足。因为不良生活规律等导致的心脏病突发，所以心脏急需一层强有力的保护。因此，需要设计一款便携式心电仪，可用于记录和监测人体心脏电活动，帮助人们更好地了解自己的心脏健康状况，及时发现异常并采取措施，也可以通过无线传输将数据传输到医疗专业人员的设备上进行分析和诊断。该设备可作为家庭常备医疗电子产品之一，为家人健康提供保障。

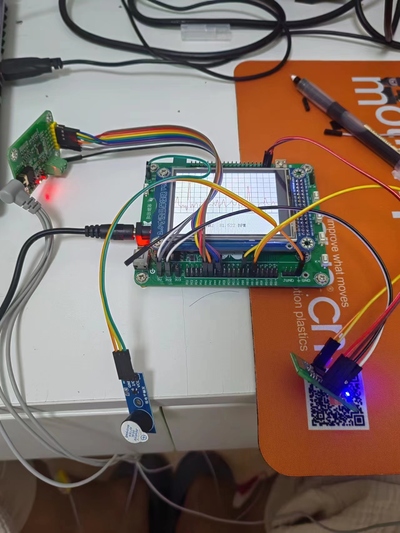

  系统采用模块化设计，主要包括基于STM32单片机的微控制器单元，使用德州仪器公司的高精度模拟前端芯片ADS1292R构成的心电信号采集模块、蓝牙无线传输模块和手机APP。通过对人体ECG信号进行采集、放大、滤波后进行心率计算、心电图显示、心率监测。

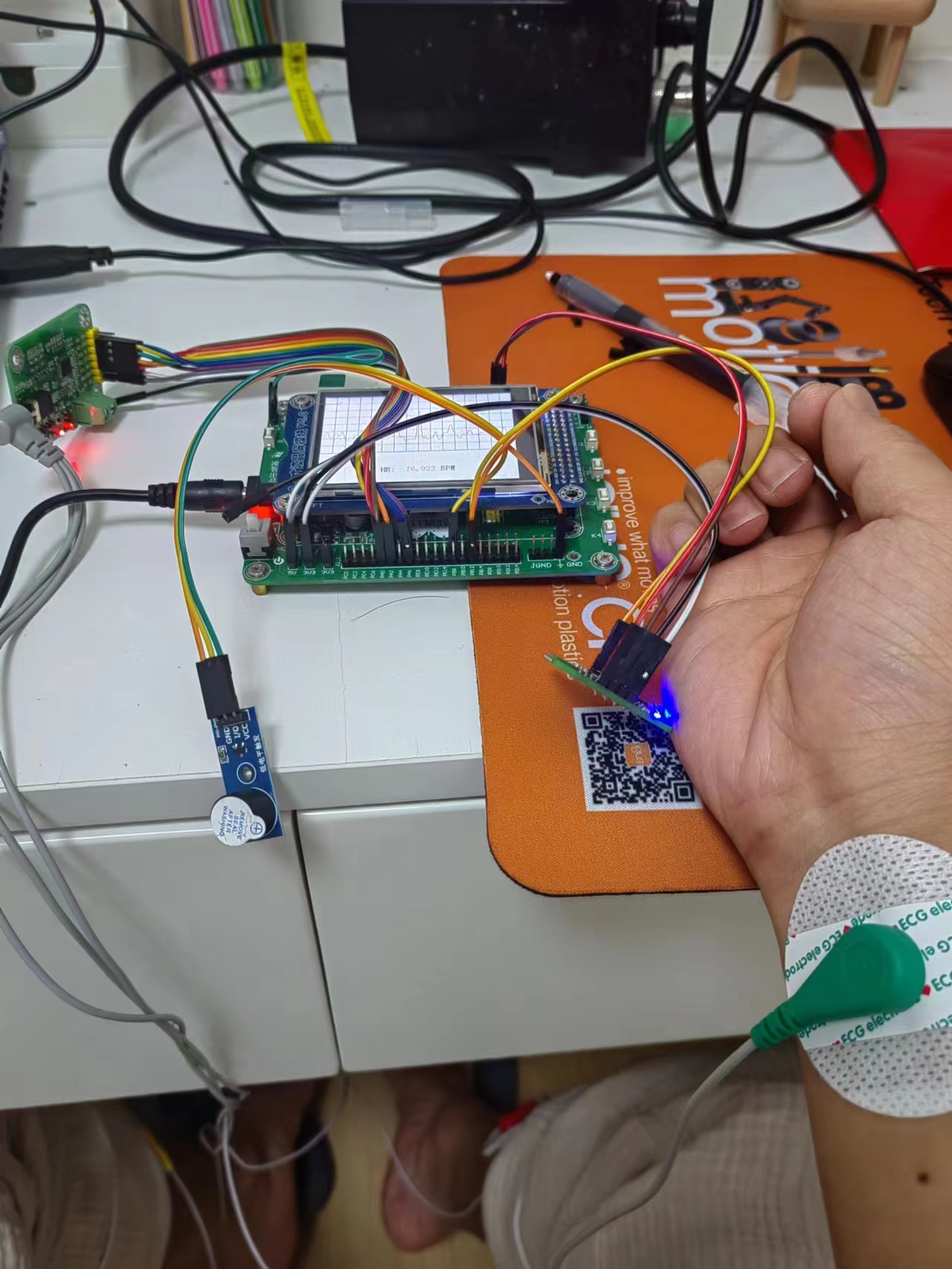

实时心电采集：采用低功耗、多通道的同步采样24位数模转换器（ADC），ADS1292R具有高精度、同步采样、低功耗、多通道数据采集等优点。

心电图识别：采用数据的预处理和分类，根据数据集来对所导入的心电图进行心电信号的分析判断。

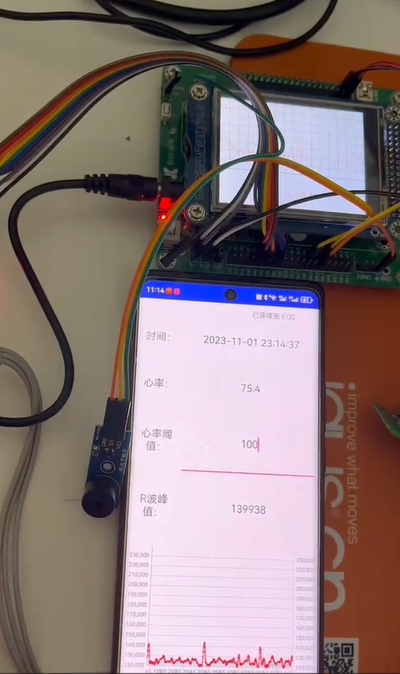

蓝牙无线传输：使用HC-05蓝牙串口模块，其工作频段为2.4GHz，最远通信距离为10m。其具有性能稳定、低功耗、采用AT指令控制、操作简单等优点，能满足传输心电信号的要求。

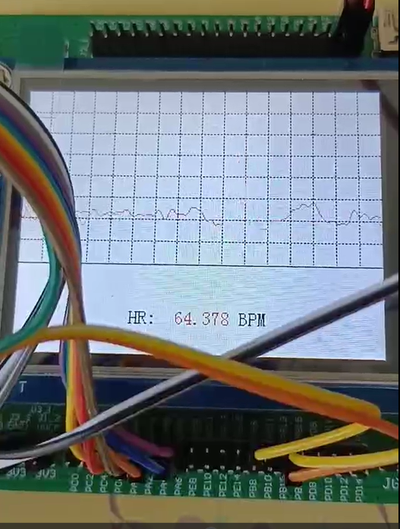

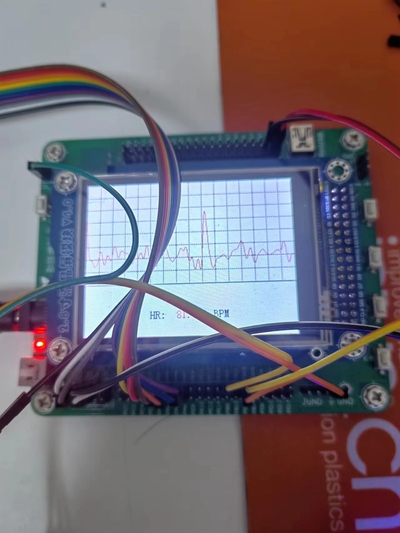

LCD显示模块：显示模块使用TFT LCD液晶屏，其为16位真彩显示屏，在每一个像素上都有一个薄膜晶体管（TFT），可避免信号的串扰，故显示的图像具有较高的质量。液晶屏接口使用软排线连接，可提高显示屏插接的灵活性。

警报模块：警报模块由SS8550三极管和蜂鸣器组成，当心率异常次数超过设定值时，单片机驱动三极管导通使蜂鸣器上电发出警报，当心率恢复正常后警报消除。

GPS模块：使用Air780模块，实时监测用户位置，当心率异常或是骤停时其他联系人可以查到用户位置,有定位准、信号强、稳点的优点。
  产品主要解决了原本心电仪测量精度不高，波形失真较大、读图困难等问题。采用模块化设计，主要包括基于STM32单片机的微控制器单元，使用高精度模拟前端芯片ADS1292R构成的心电信号采集模块、蓝牙无线传输模块、GPS定位模块和手机APP。通过对人体ECG信号进行采集、放大、滤波后进行心率计算、心电图显示、心率监测、位置监测。最重要的是本产品可通过数据集对心电信号进行进行心脏是否正常的比较和信息分析。本课题设计了一种可满足日常使用的便携式心电仪，实现了实时心电采集、心电图识别、蓝牙无线传输等功能
