随着机械的发展，越来越多的机械产品被应用在工业中，电缆盘绕装置便是其中之一。但是现有的电缆盘绕装置基本都是人工操作，盘绕费时费力，工作效率低下，而且盘取的线混乱不整齐，对电缆与电缆盘绕装置的磨损十分大。而本设计是一种可自动将线盘取整齐，以防止电缆与电缆盘绕装置的磨损，大大提高工作效率，且可调整线孔高度，适应不同场合的盘绕，此外，此电缆盘绕装置可以更换不同型号的线盘，可适应不同型号大小线盘的盘绕，实现灵活、高效、准确的盘绕，盘绕实用性强，具有较好的市场前景，可以广泛的推广。

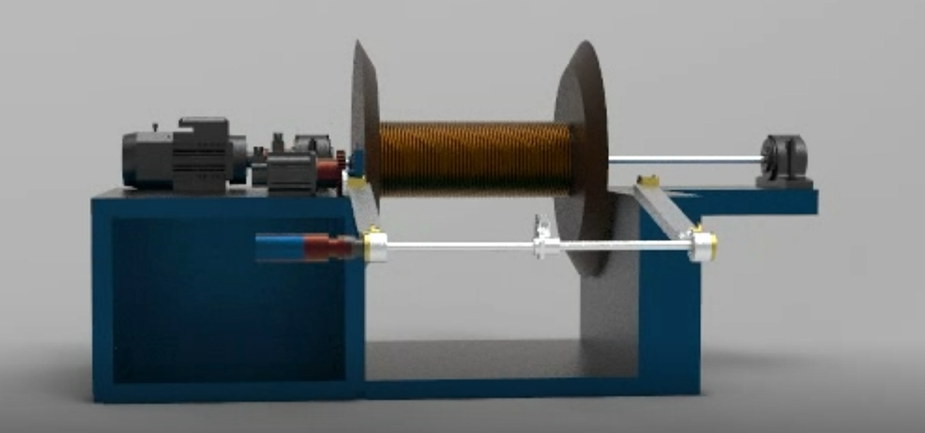

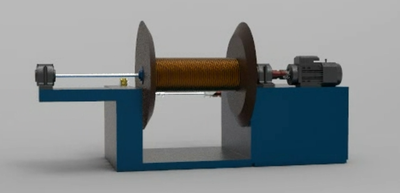

本设计的目的在于提供一种新型的电缆盘绕装置，当线盘的大小宽度改变时可以调节电缆盘绕装置轴承座的跨度，当电缆高度改变时可以调节线孔的高度，以此完成对不同大小型号的线盘和不同高度的电缆的盘取；且具有滚珠丝杆结构和红外感应开关，保证了电缆盘绕的精确性。此外，电缆盘绕装置的前端设计了活动铰链并设计了可拆卸线盘，可实现高效、便捷的盘绕。电缆盘绕装置主要是由线盘、滚珠丝杆机构、线盘宽度调节机构、活动铰链、红外感应开关、电动机构成。

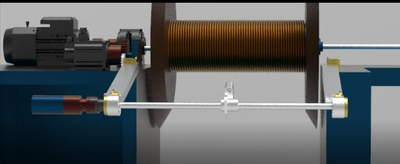

滚珠丝杆结构通过电机输出轴带动联轴器，联轴器带动滚珠丝杆，滚珠丝杆被带动旋转从而实现水平方向的平移，将线孔精确均匀移动，从而实现线绳在线盘精确均匀缠绕。由于线盘大小型号不同的情况，设计了线盘固定端宽度调节的结构，根据不同的线盘调节底座的位置，再用螺丝对固定底座进行固定，以适应不同大小型号的电缆线盘。由于在实际应用场景中，电缆高度不确定等情况，电机驱动齿轮带动活动铰链的运动，调节丝杆的高度，进行线孔高度调节，以适应不同应用场合的线绳。设计的可拆卸线盘，两端用圆形轴承座与杆固定，便于更换，易操作。且为多种型号的线盘的更换提供了可能。支撑杆的上面安装红外感应开关，通过光感对线孔的距离进行测定，当光感达到一定距离时，开关自动跳转方向，电机进行反转，从而带动滚珠丝杆水平反方向运动，实现自动往复运动。红外感应开关根据不同大小的线盘来调整光感距离，从而调整往复运动的距离。实现精准的可自由调控距离的往复运动。

具有线盘固定端宽度调节机构、可拆卸线盘结构，以用于不同型号种类的线盘进行盘线作业，大大提高了该电缆盘绕装置的实用性。通过滚珠丝杆结构、大大提高了盘线的准确度，精度。使用红外感应开关结构，实现电缆盘绕自动化，节省人工。利用线孔高度调节机构，可满足多种盘线场合的需求。
