作品名称：自动化冲钻孔装置
学校名称：天津理工大学中环信息学院
参赛队伍：倒反天罡
参赛学生：邓寒月何佳宇杨田宇
指导老师：张建文

详细说明

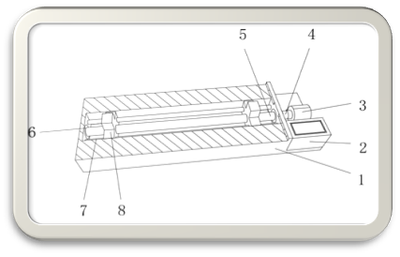

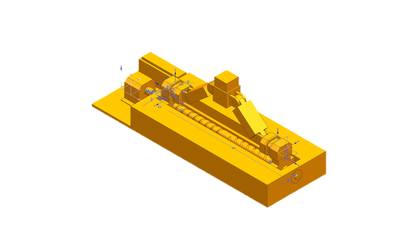

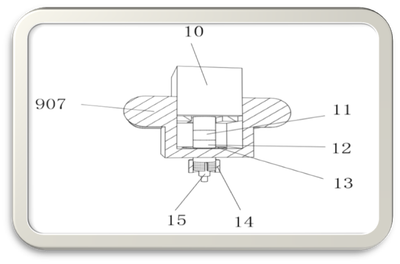

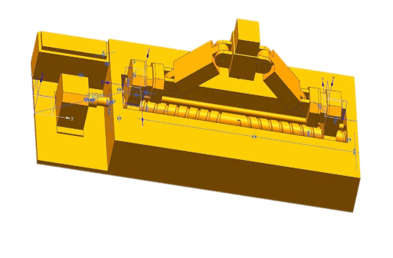

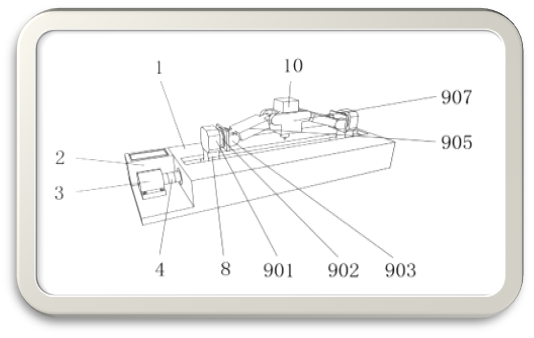

机械设计制造用自动化冲钻孔装置，包括安装板和调整机构，所述安装板的顶端螺钉连接有控制器，所述控制器的一侧设置有第一伺服电机，所述第一伺服电机的一侧卡槽连接有第一联轴器，所述第一联轴器的一侧卡槽连接有双螺纹丝杠，所述双螺纹丝杠的外侧设置有连接轴承,所述双螺纹丝杠的两侧均设置有辅助杆，所述辅助杆贯穿移动座，所述移动座的顶端设置有调整机构，通过控制器控制旋转舵机同时工作，使得连接臂带动电机卡座在固定桩之间旋转，直至电机卡座旋转至合适的角度，使得安装在电机卡座底端安装轴上的钻头，对准待加工件的侧边钻孔位置，由此，实现冲钻孔装置对不同角度的钻孔任务。
