作品名称：单相逆变器并联运行系统
学校名称：山西工程技术学院
参赛队伍：风未眠队
参赛学生：周帅成赵欣如周靖凯
指导老师：张红梅王奇

详细说明

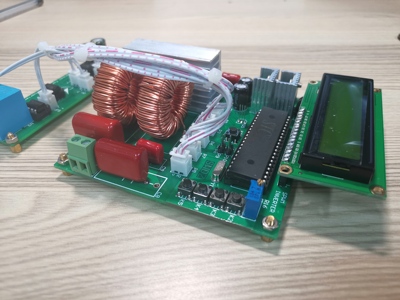

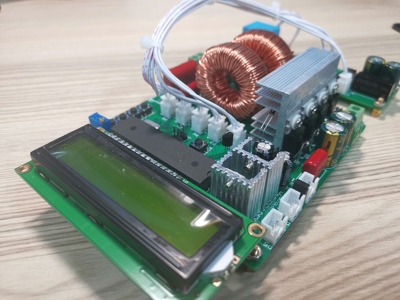

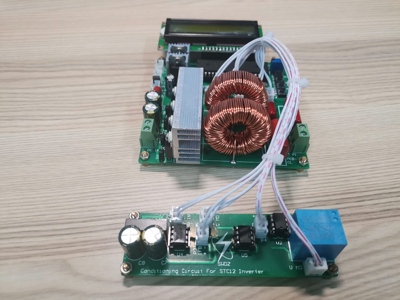

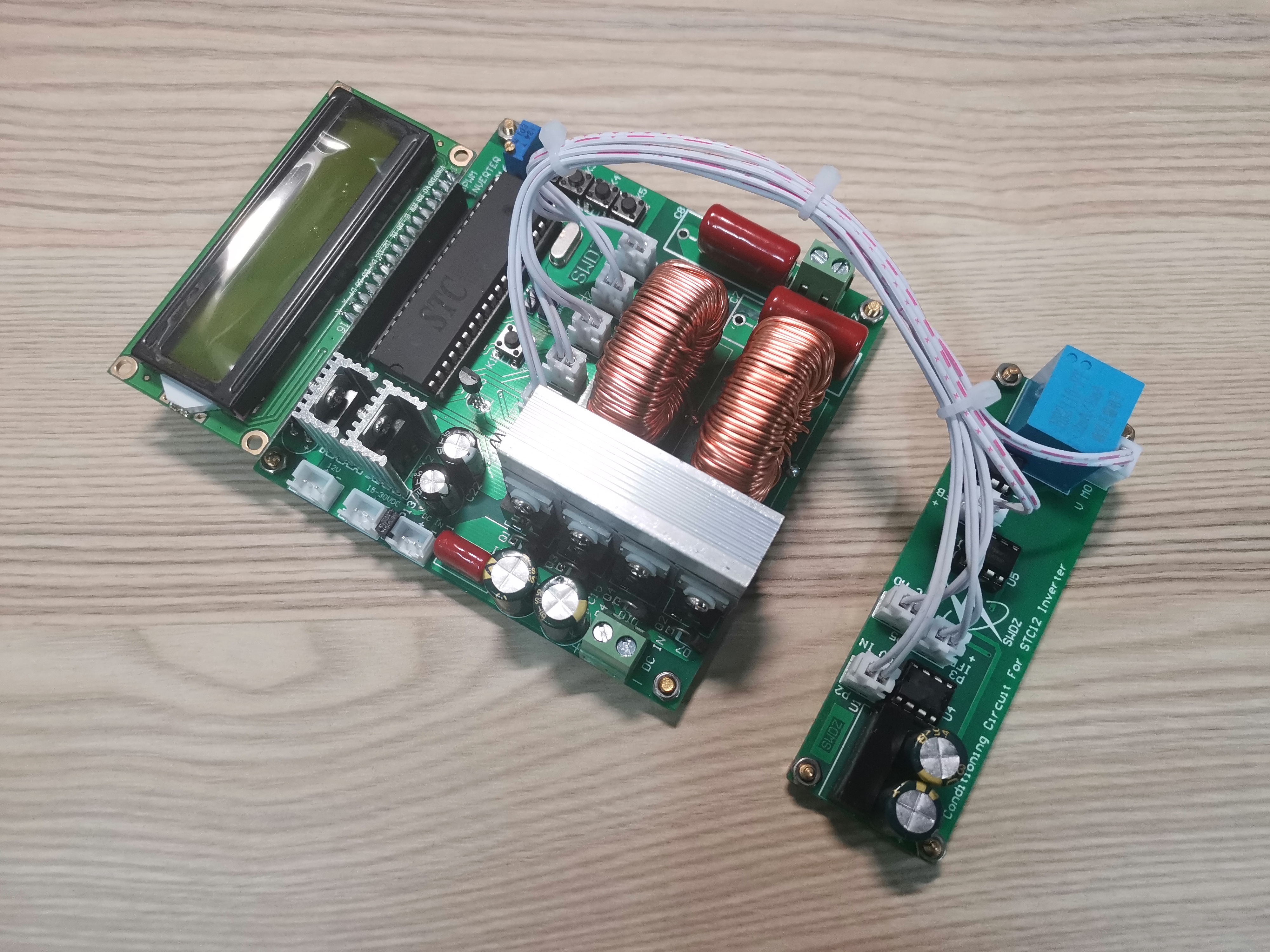

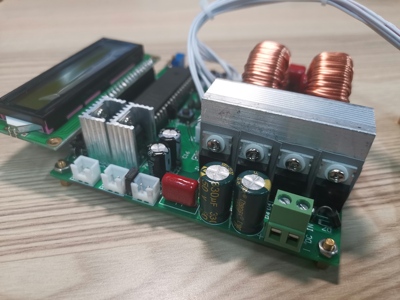

随着交流逆变并网系统应用的广泛性，逆变电源的设计显得尤为重要。我们设计了输出 24V 交流单相逆变器电源并联系统。根据逆变器的原理，采用SPWM方式，对逆变器的开关器件进行控制，鉴于谐波的影响，引入电压闭环控制，提高输出电压的精度。本文采用单片机作为主控芯片，通过1602LCD显示输出电压、电流和温度，并对硬件电路进行分析设计，如：逆变电路、控制电路、驱动电路、检测电路、保护电路。首先，对比多个方案，运用所知的电路原理和参数计算选择最优方案。其次，进行软件设计，建立软件整体流程图。最后，焊接电路板并调试。通过测试单相逆变器1输出电压THD为24V，负载调整率为符合基本要求。
