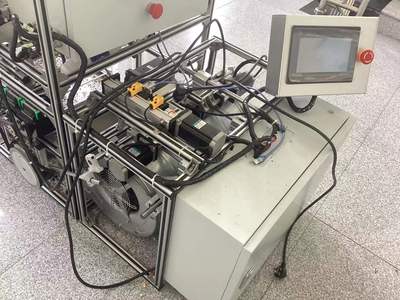

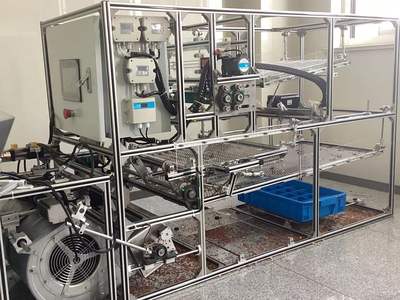

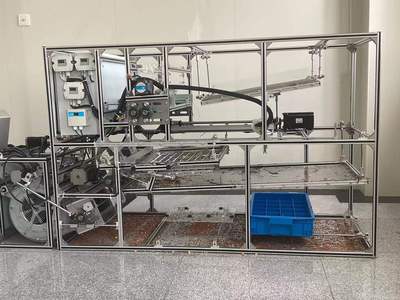

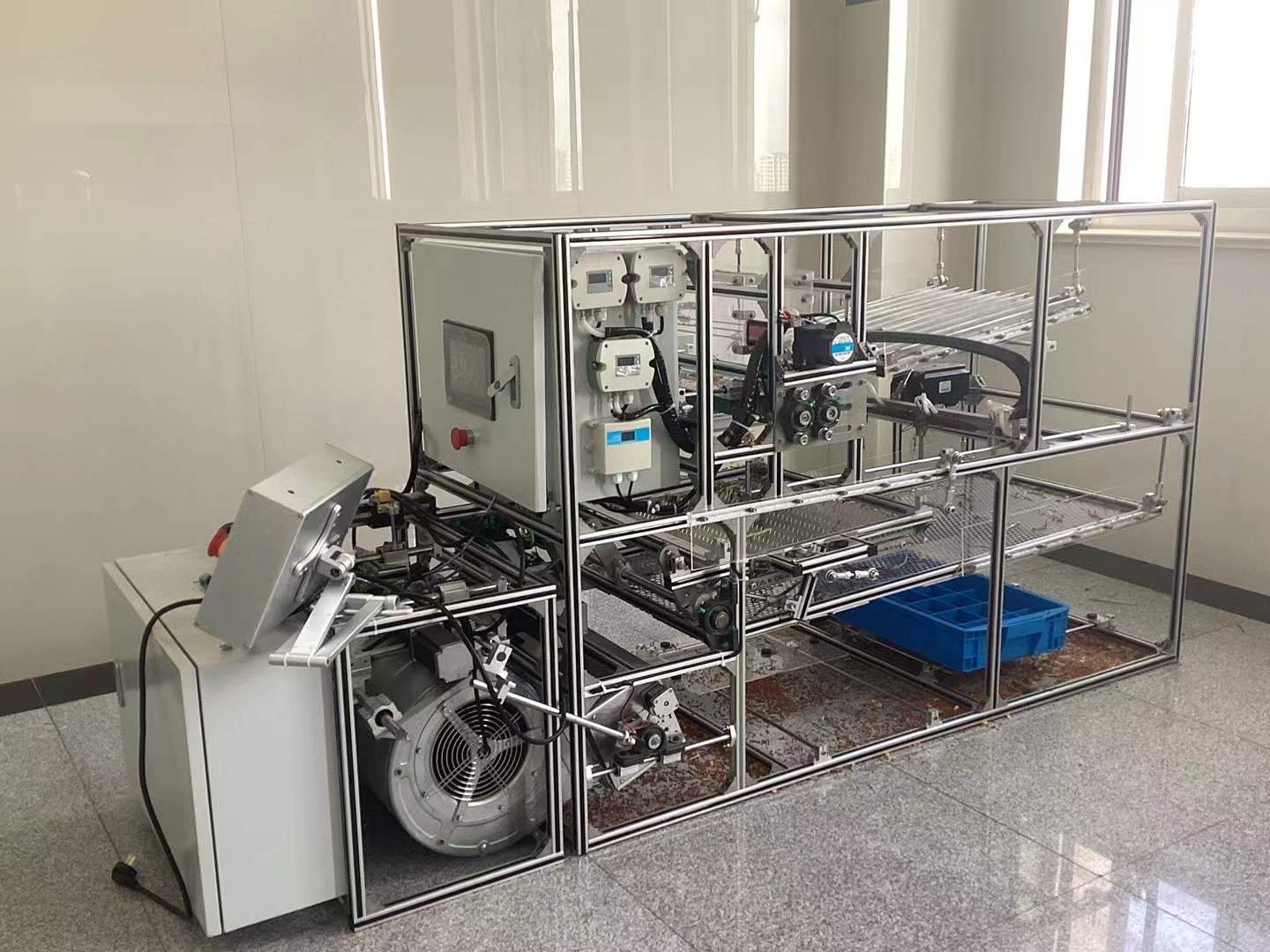

本发明关于一种不等高组合式鱼鳞清选筛结构,涉及清选筛技术领域。通过控制保证了所有筛片之间的开度相等,保证了籽粒清选质量(含杂少);筛片采用长、短、中交错布置,改变了籽粒落到筛面的高度差,配合不等高鱼鳞筛片,形成了波浪式筛面,增强了筛上物的蓬松度,延长了筛上物在筛面的运动轨迹,增加了籽粒穿过脱出物和筛面的概率,提高了清选效率和质量。
采用不等高鱼鳞筛片后,增加了筛上物在下落过程的高度差,增强了筛上物的蓬松度,提高了籽粒穿过秸秆和筛面的概率;进一步,由于筛面为不等高鱼鳞筛片结构,延长了筛上物的运动轨迹,也增加了籽粒穿过筛面的概率;综合上述特点,提高了清选系统对大喂入量清选载荷的处理能力,降低了收获机作业过程的清选损失,提高了谷物的收获质量。
(1)曲拐轴、筛箱侧壁和拉板组成平行四杆机构,保证调节过程(拉动拉板)能保证所有筛片平面都是处于平行状态,也保证了所有筛片之间的开度相等,保证了籽粒清选质量(含杂少)。
(2)筛片采用长、短、中交错布置,改变了籽粒落到筛面的高度差,配合不等高鱼鳞筛片,形成了波浪式筛面,增强了筛上物的蓬松度,延长了筛上物在筛面的运动轨迹,增加了籽粒穿过脱出物和筛面的概率,提高了清选效率和质量。
(3)最大限度地增加了所形成的筛面的波浪长度,延长了筛上物与筛面的接触时间,增大了籽粒穿过筛面的概率,提高了清选效率。
(4)提高了相邻长、短鱼鳞筛片的高度差,加强了筛上物的回流,进一步延长了筛上物的清选时间,减少了清选损失。
(5)减少了落差,提高了筛上物向后运动的速度,提高了清选筛的作业效率。
