作品名称：海洋探秘新利器——3D打印的海洋测量仪
学校名称：江苏海洋大学
参赛队伍：深蓝训练营
参赛学生：董子宇王晨曦王冬伟
指导老师：陈劲松

详细说明

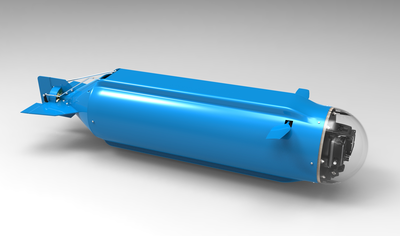

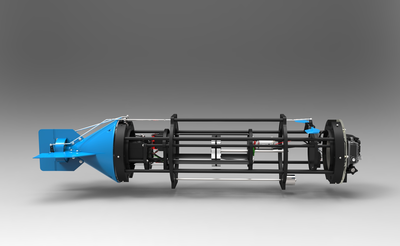

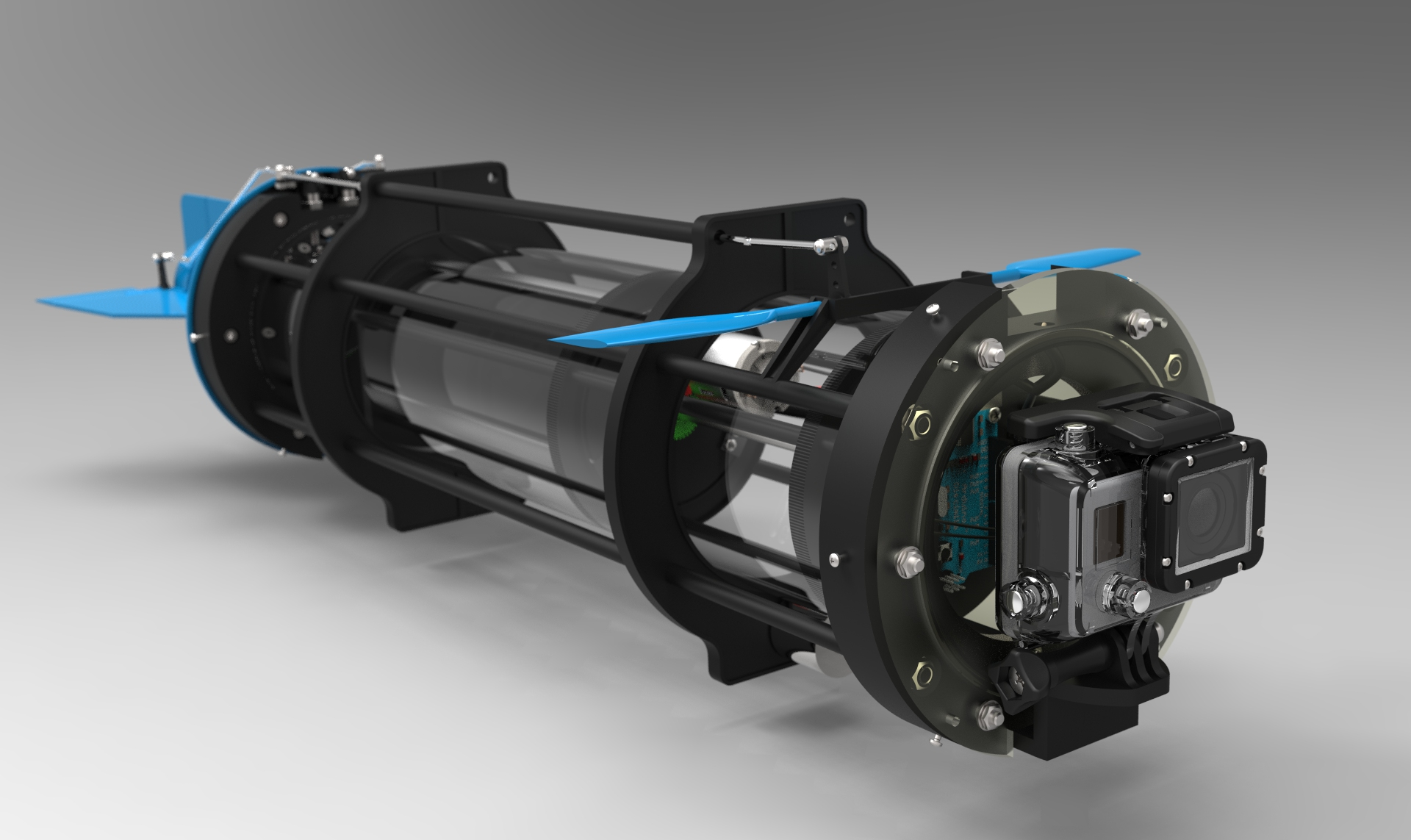

本项目设计一种基于3D打印的海洋测量仪，该海洋测量仪的承压结构用以放置信号处理模块、供电模块、高精度传感器等重要电子设备。为了保证设备安全以及采集数据的精确性，必须满足结构强度、防腐性以及密封性的要求。本项目主要进行海洋测量仪的结构设计和强度核准。主要内容如下：首先，进行海洋测量仪结构设计。承压结构由圆柱形主体与半球形封头组成，查阅《潜水系统和潜水器入级与建造规范》确定承压结构的基本尺寸，依据装配要求设计进水结构的基本尺寸。其次，对承压结构进行强度稳定性分析。根据设计基本尺寸绘制SolidWorks三维模型，利用ANSYS Workbench平台进行强度校核。仿真结果显示：承压结构最大等效应力为120.37 MPa，最大应力为67.50 MPa，强度满足规范要求。最后，制备试验模型。采用铸造三维打印工艺制备承压结构，经过制备打印原型件、浸浆浸砂、制备模具支撑体、高温煅烧、浇注成型等工艺一体化成型。
