作品名称：PLC控制往复式运动转向柱疲劳测试机构
学校名称：河套学院
参赛队伍：HT-智造
参赛学生：刘月施林罗学浩
指导老师：杨茂林

详细说明

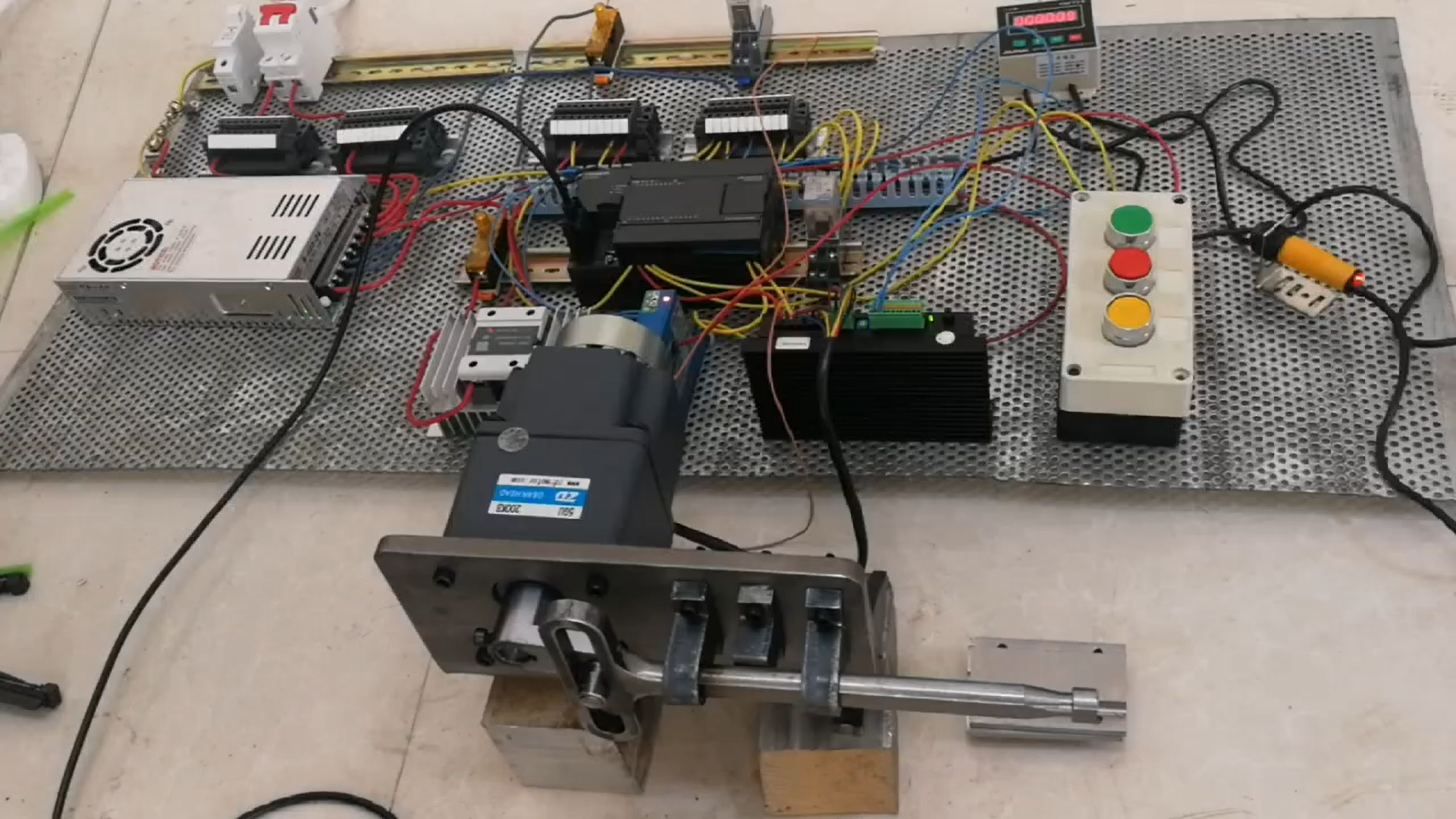

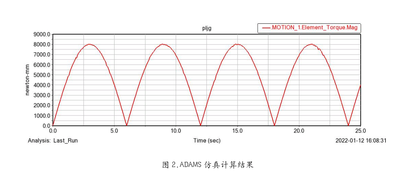

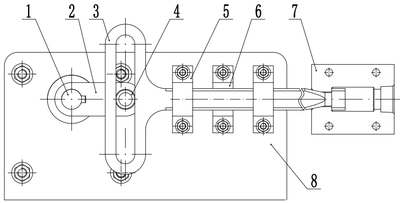

在我国,疲劳耐久性和可靠性难题的存在,是我们国产产品没有竞争能力的最主要原因所在。工业里当设计出一种新产品时,为了保证其使用性能和寿命,通常都会进行疲劳性能测试,一方面验证产品的使用性能,另外可以测试产品的使用寿命。本设计针对一种需要往复运动的机构，该机构能够实现对汽车转向柱进行疲劳性能测试。用PLC控制的连杆机构测试车辆转向柱。我们设计的机构要有模拟产品运动的状态和能记录循环次数功能。针对需要往复运动的转向柱产品对其进行疲劳性能测试。包括结构设计、控制功能、往复功能、计数功能、保护功能、驱动部分。为满足待测部件的往复运动要求，设计了正弦曲线连杆机构正弦机构，根据负载选择无刷直流电机。在PLC控制工作过程时当按下启动按钮SB1后，在PLC控制下无刷直流电机开始转动，同时电流变送器采集到的电机工作电流模拟信号通过PLC的模拟量口输入到PLC中，利用光电接近开关记录测试机构的循环次数。当按下停止按钮SB2后，电机停止转动。该机械机构可以实现连续往复运动控制电路可以实现对无刷直流电机的启动停止控制能够记录往复运行的次数。
