大赛作品详情

作品名称：一种精密平口钳
学校名称：洛阳科技职业学院
参赛队伍：洛阳科技职业学院
参赛学生：马孟超彭宇斌崔正
指导老师：张藩王尚坤

详细说明

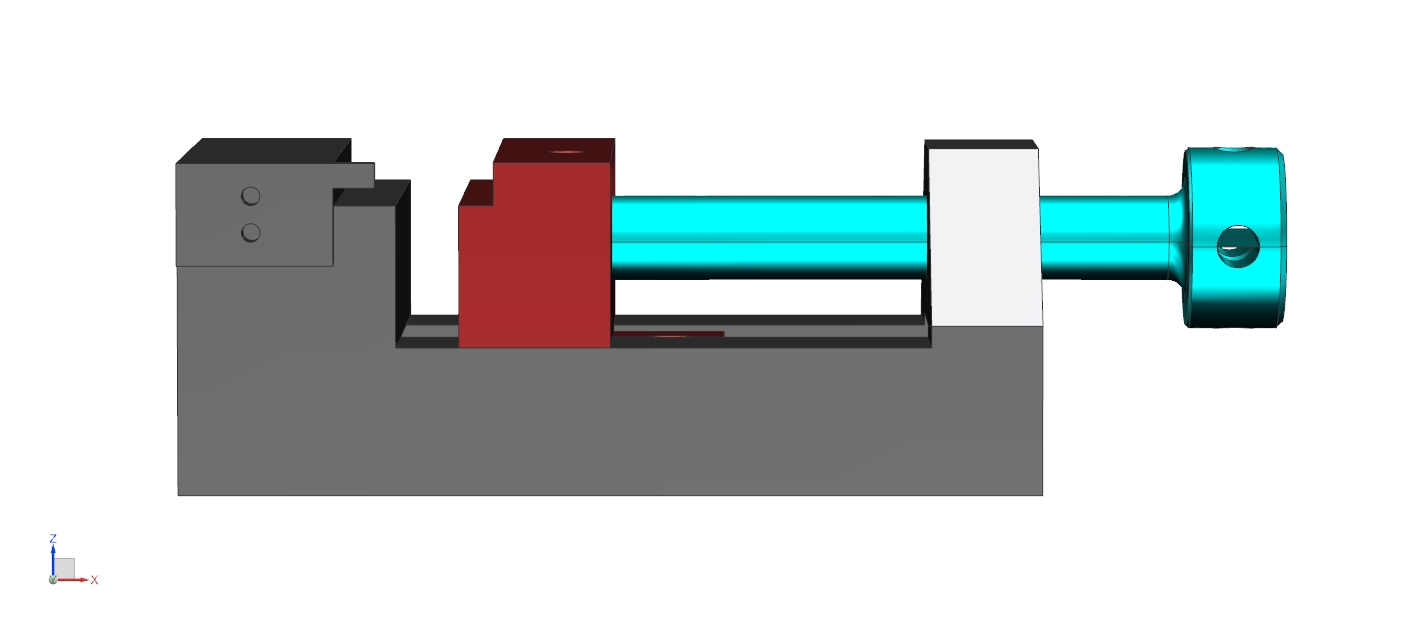

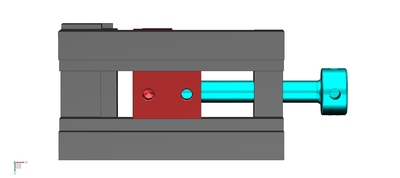

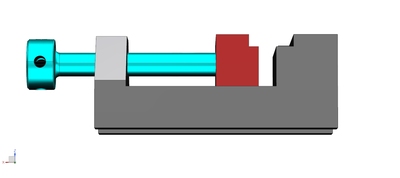

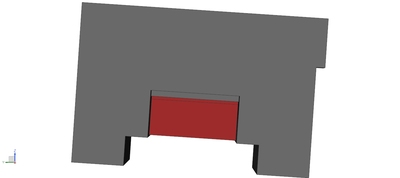

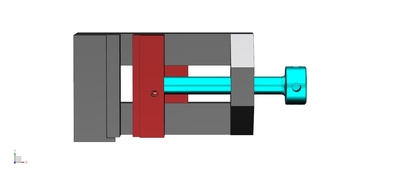

本设计为一种精密平口钳，包括钳身和活动钳口，所述活动钳口横向滑动设置于所述钳身内侧，所述钳身顶部对应活动钳口设置有固定钳口，所述固定钳口和所述活动钳口相对面底侧均横向凸出形成定位台阶，所述钳身远离所述固定钳口一侧设置有驱动活动钳口横向移动的丝杆，所述定位台阶外侧的所述固定钳口上设置有可拆卸限位板。有益效果在于：本实用新型通过通过在定、动钳口相对面底侧分别增加定位台阶，便于薄板类零件装夹，实现快速定位及提高定位精度、加工效率；以及在定钳口侧面增加可拆卸式限位板，批量生产中可快速实现完全定位，降低现有夹具无法完全限制工件自由度的问题，工件装夹以及后续加工时更稳定。
