大赛作品详情

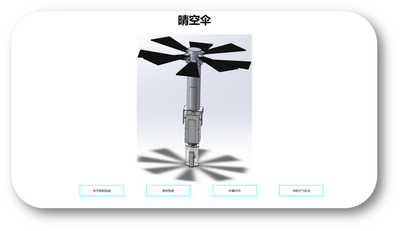

作品名称：晴空伞”——太阳能自动追光装置
学校名称：浙江同济科技职业学院
参赛队伍：有请下一队
参赛学生：朱博灿吴以诺陈昱宏
指导老师：丁洁瑾

详细说明

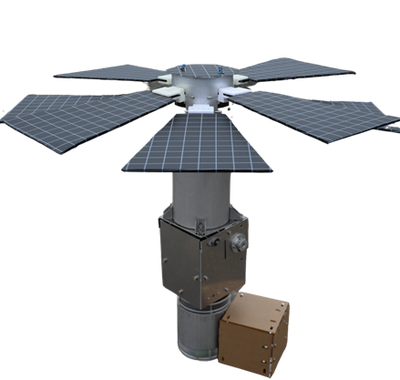

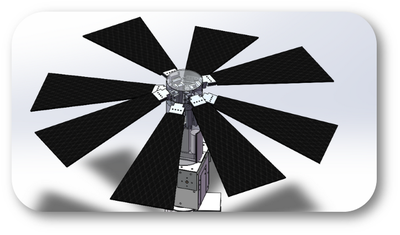

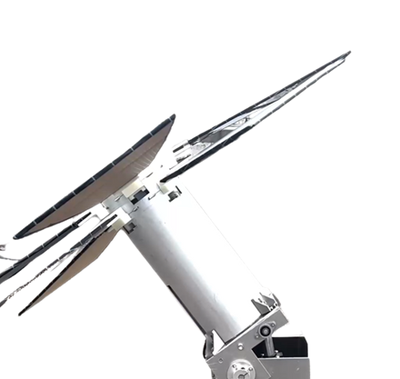

为提高太阳能电池板的光电转换效率，通过研究太阳自动追踪领域，我们团队设计了一款能够自动追踪太阳光的装置。通过单片机控制系统追踪光源，能实现对太阳光全方位的追踪，使太阳光线随时垂直照射太阳能电池板，显著提高光电转换效率。将光敏电阻按照一定规律安装在太阳能电池板上，采集不同方位光照强度信息，单片机将不同光强所对应的电压值转化为数字信号。通过比较不同电压值来确定各个方向光照强度的强弱，从而发出相应指令来控制追踪机构。本设计底部的水平旋转通过采用齿轮啮合机构，根据光敏电阻传感器发出的数据旋转到最佳接收光照的位置，并发送信号给中间部分的俯仰结构，由俯仰结构来实现太阳能板倾斜角度的改变，从而让太阳能板始终处于垂直太阳光的位置。上部的折叠机构通过展开太阳能板，增大太阳能接收面积，能够更好的提高太阳光照的利用效率。针对台风、暴雨等恶劣天气，太阳能光伏板收缩至追踪支架四周，该支架进入自我保护模式，能够大大延长其使用寿命。
