大赛作品详情

作品名称：新能源隔膜式双驱动风力提水机
学校名称：南昌理工学院
参赛队伍：21飞造
参赛学生：曹宇祥曾繁钰杨月震
指导老师：胡文杰

详细说明

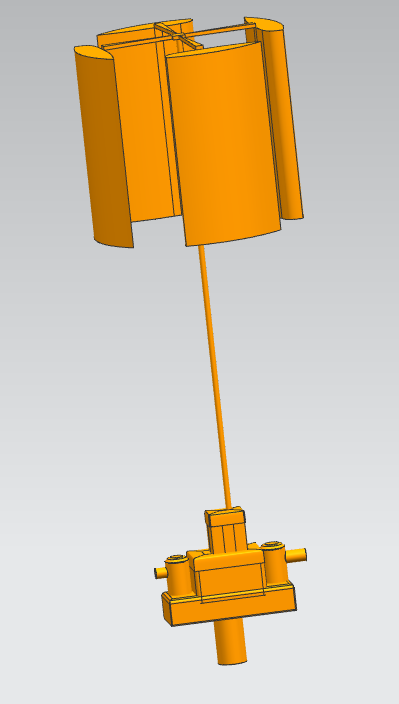

本团队设计研发一种垂直风能提水机，具体的说是涉及一种利用风能为动力的隔膜多行程提水机，风能多行程隔膜式提水机包括风机、变速箱、腔室、偏心轴、滑块、隔膜等。利用风机的转动带动变速箱主动齿轮转动，从动轴末端连接偏心轴结构，偏心轴与曲柄滑块接触，通过偏心轴的旋转带动曲柄滑块，从而使隔膜往复运动。当左边隔膜向右运动时，出水口 1 单向阀关，进水口单向阀开，从而吸水；当左边隔膜向左运动时，出水口 1 单向阀开，进水口单向阀关，从而排水。本团队研发的风能多行程隔膜式提水机偏心轴每转动一周，可以达到两个循环，对称结构可以双倍效果，从而提水效率极高。
