背景：

在现代制造业中，焊接技术是不可或缺的一环。传统的焊接方法存在着效率低、质量不稳定、对操作人员要求高等问题。为了解决这些问题，超声波焊接技术应运而生。超声波焊接技术利用超声波振动产生的热量来熔化接合材料，具有高效、节能、环保等优点。

然而，目前市场上的超声波焊接设备主要适用于金属和塑料等材料的焊接，对于棉条制品的焊接仍然存在着一定的挑战。传统的棉条制品焊接方式主要是手工缝制或者使用热熔胶粘合剂进行粘接，这些方法不仅效率低下，而且容易出现接头不牢固、外观不美观等问题。

因此，为了提高棉条制品的生产效率和质量，我们设计了一款超声波棉条制品焊接机。该机器利用超声波技术将棉条制品的接头部分进行高频振动加热，使接头部分熔化并迅速凝固，从而实现棉条制品的自动焊接。相比传统的手工缝制或粘接方式，超声波棉条制品焊接机具有更高的效率和更好的焊接质量，能够满足大规模生产的需求。

作品介绍：

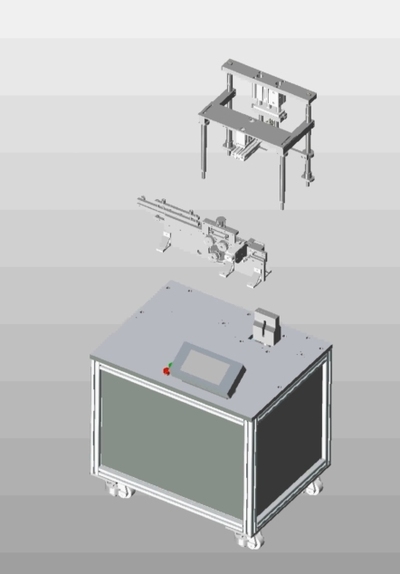

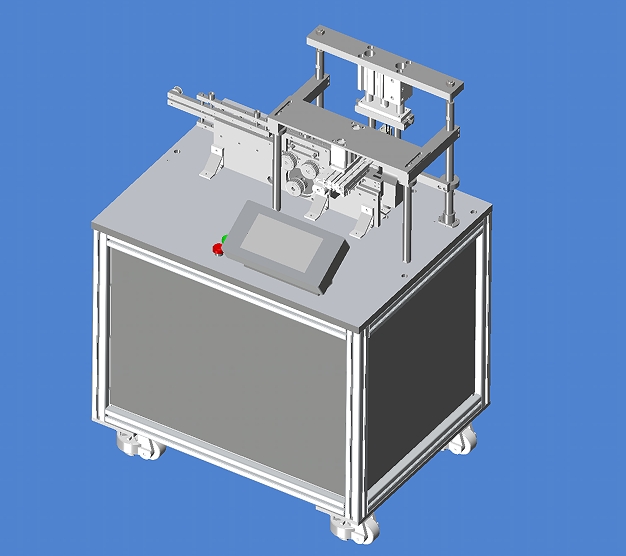

超声波棉条制品焊接机由：焊接执行装置、工业框架、压紧输送装置、控制开关、液晶显示屏幕、同步带装置、滚珠丝杠滑台、超声波焊接机等组成

创新设计压紧机构可以使棉条精确的焊接至棉织品上

创新设计的由气缸为执行元件的焊接机构效率高、精确度高

稳定可靠的机械结构

稳定可靠的电控设计

组成：

焊接执行装置由以下子装置组成：

1.气动装置：双轴气缸、空气压缩机、换向阀等、超声波焊接头。

2.电动装置：电动推杆、稳压电源、电动推杆驱动器、电磁阀、磁力压头

3.执行装置的传动线路：气缸做功时候，超声波焊接头进行对棉条与棉织品的焊接。此时，电动推杆气动，通过凹凸模对棉条与棉织品进行二次定型

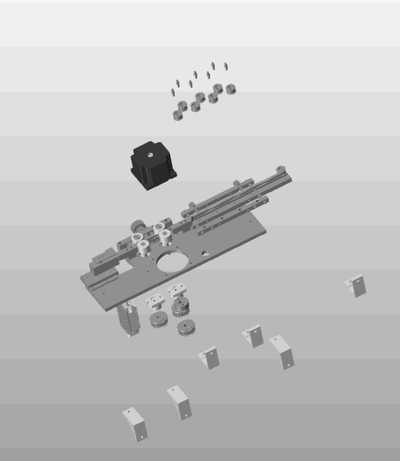

输送压紧装置由以下子装置组成：

1.驱动装置：防爆电机、谐波减速器、同步带轮、同步带、调速器。

2.压紧装置：活动叉字连杆（复进弹簧锁合）、压紧柔性轮、压紧轮等。

输送压紧装置的传动线路：伺服电机开始做功、通过联轴器带动同步带轮转动，同步带轮通过齿形带与两个同步带轮相连接，带动两同步带轮。同步带轮带动同轴的心轴转动，完成对棉条的输送功能，而上方的固定心轴仅仅起到相对滑动和限位 的作用。棉条经一次压紧（压紧轮）后又经二次压紧（压紧柔性轮）。

1. 创新设计压紧机构：通过采用特殊的压紧机构，能够将棉条精确地焊接至棉织品上。该机构可以根据不同尺寸和形状的棉条进行调整，确保焊接的准确性和稳定性。

2. 创新设计的气缸执行元件焊接机构：传统的焊接机构通常使用电动或液压执行元件，效率较低且精度不高。而本作品采用气缸作为执行元件，具有高效率和高精度的特点。气缸可以快速响应并实现精确的运动控制，从而提高焊接质量和效率。

3. 稳定可靠的机械结构：超声波棉条制品焊接机采用稳定的机械结构设计，确保在长时间运行中不会出现松动或变形等问题。通过合理的结构设计和优质的材料选择，提高了机器的稳定性和可靠性。

4. 稳定可靠的电控设计：超声波棉条制品焊接机的电控系统采用先进的控制算法和可靠的电气元件，确保了焊接过程的稳定性和可靠性。电控系统具备多种保护功能，如过载保护、温度保护等，能够有效避免因操作不当或其他原因导致的故障和损坏。
