作品名称：工业化-智能制造多功能自动晾衣杆
学校名称：大连海洋大学
参赛队伍：筑梦大海大
参赛学生：蔡昂

详细说明

一、项目背景：
随着社会经济水平的发展,现在人们的生活追求个性化、自动化,追求快节奏,家装要求的档次越来越高,生活家居人性化、智能化的要求使智能控制技术在智能家居电子产品中得到了广泛应用,它不仅优化了人们的生活方式和居住环境,而且方便人们有效地安排时间和节约各种能源,实现了家电、照明、窗帘控制和防盗报警、定时控制及电话远程控制等。伴随着高智能家居的快速发展,晾衣工具的智能化发展明显落后与其他家用器具智能化发展之后,现在已经引起社会的很大关注。

二、创意思想：
随着社会的不断发展和进步,智能化的产品在不断的涌入我们的家庭生活,给人们的生活起居带来便利,但是晾衣工具还是处于比较原始的层次几乎没有什么改变,渐渐与我们的生活脱节。对于现在城市里的大多数人们每天忙于工作,白天几乎都不在家中,当天气变化时不能及时将衣物收回。关于这个问题,对智能晾衣架系统进行研究,运用 DHT11 温湿度传感器,光敏电阻采集到的信号传输给系统处理核心单片机 AT89S52,根据当时的温湿度和光线的强弱判断晾衣架是否要收回。当空气中的相对湿度超过设定值(认为要下雨或者已经下雨)或光线变暗到一定值(认为已经天黑)时,系统会发出信号给主人的手机提示主人收衣服并延时，主人手机可控制系统会自动发出脉冲信号给电机,从而控制机械部分自动收回晾衣架。

三、设计原理：

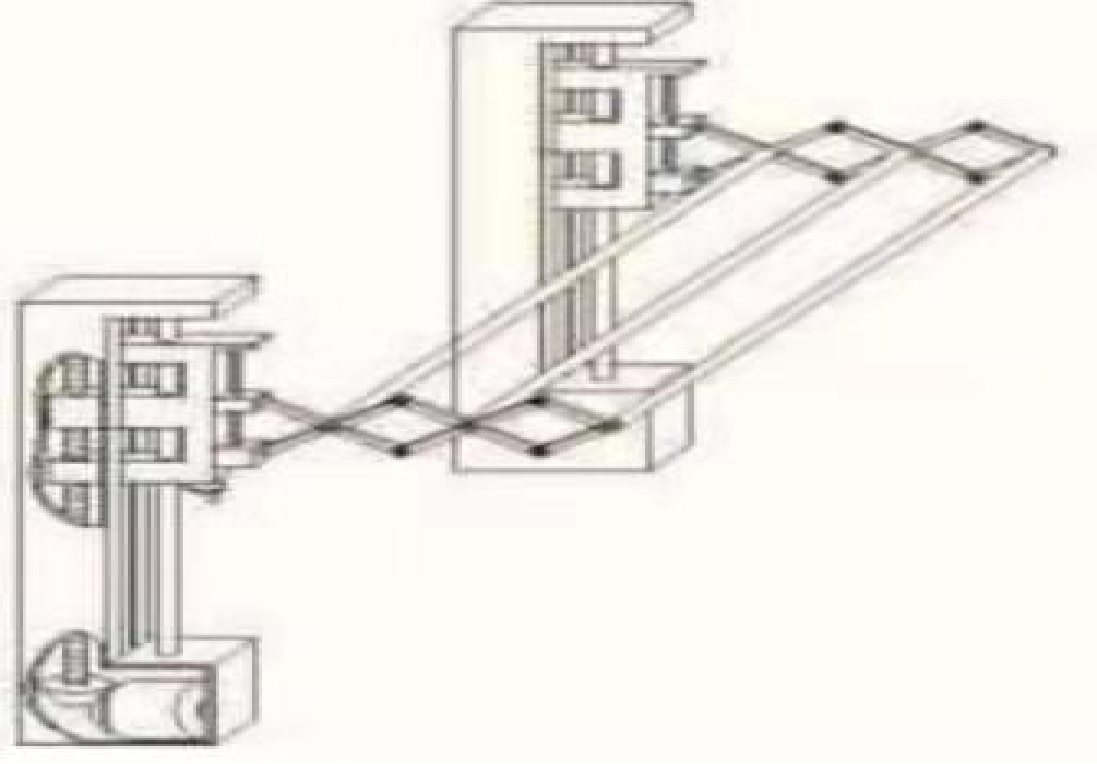

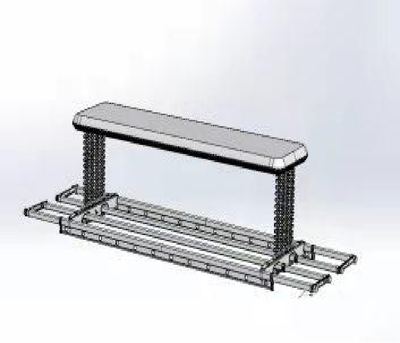

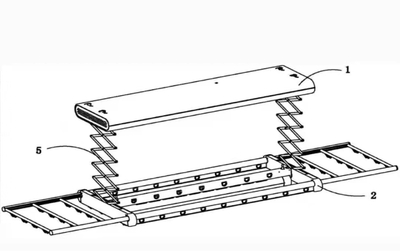

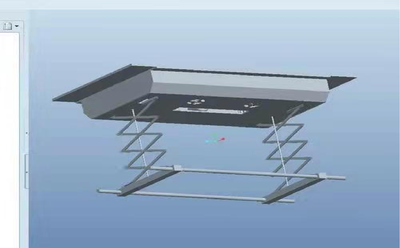

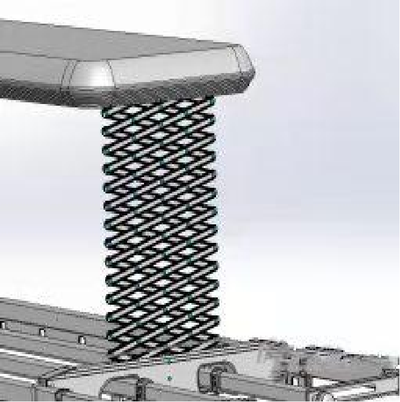

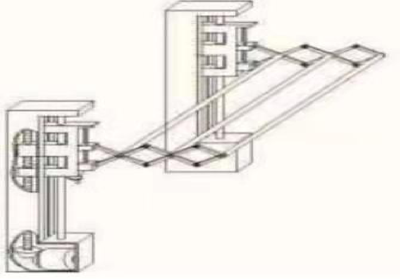

通过电动机的带动，使蜗轮蜗杆传动，带动四杆转动，从而带动衣架上升,再利用死点使其固定在最高点。再通过拉动绳索通过滑轮使装在带有导轨的连杆上的晾衣杆运动。挂好衣服后,通电后,电动机工作，带动晾衣架转动到最高点。图片是在最高点并且在阳台外侧晾晒的状态。若为阴天，则可以通过手动的方式，转动手柄，利用摩擦力的作用，使得绳子带动晾衣杆运动到阳台内侧, 避免淋雨。过程一通过综合箱体(含有电动机和减速器)的作用，带动蜗杆运动，从而带动涡轮的运动。焊接在蜗轮上的摇杆也随着蜗轮运动,就带动整个晾衣架的运动，现升降的问题。在最高点时处于在阳台外侧工作状态。阴天时，不让衣物在阳台外侧，通过过程二,通过手柄的摇动，使蜗杆转动，带动蜗轮转动，黏贴在蜗轮上的圆盘也随着涡轮的转动而转动,绷直的绳子在摩擦力的作用下带动晒衣杆滑动。

四、产品优势：
1、方便实用；安装方便、不需经常拆卸，操作简单、收放衣服快捷简便；

2、省心省力；该晾衣架构造简单直观、结实可靠不需要麻烦厂家修理，能实现自动化控制，下雨时不必手忙脚乱；

3、节能高效；晾衣杆上的发条机构不需要消耗能量，且能实现衣物的向阳转动，节省了晒衣服的时间。

4、安全放心；在衣架的底部有挡板，可以防止因衣服滴水而将邻居晾晒的衣物打湿，又可以保护衣服不被风吹落到楼下。

5、应用前景广；就目前大家对衣架的普遍烦恼，该新型防雨衣架基本能够解决，应用前景好。

五、设计总结：

该作品经试验，其效果达到设计的预期目的。本作品在设计具有相当的科学性和创新性，主要体现在如下几个方面：

(1)结合机电一体化进行设计，特别是机械部分的传动设计具有一定的科学性。

(2)结合传感技术，利用光敏传感器、湿度传感器识别晴雨天气，灵敏性和稳定性高。

(3)利用单片机进行控制，具有一定的先进性和较高的可靠性。

(4)电子电路、机械传动协调，实现智能化，应用价值高。
