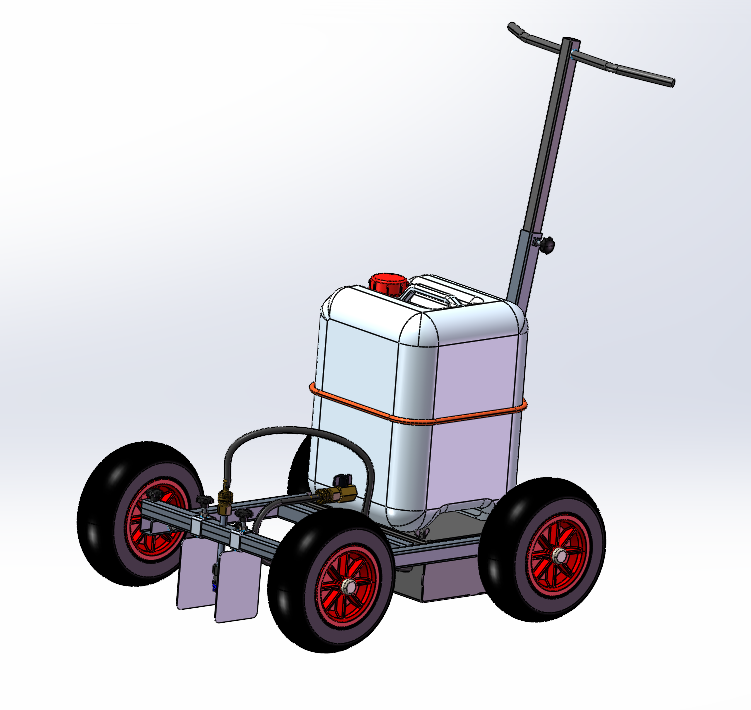

便携式手推标记设备是一种用于在地面上进行标记和划线的设备，广泛应用于建筑、道路、停车场等场所。随着城市建设的快速发展，对地面标记和划线的需求越来越大，传统的手工划线方式已经无法满足现代工程的效率和质量要求。因此，设计一种自动化、高效的便携式手推标记设备具有重要意义。该设备用于在沥青路面和水泥路面以醇酸磁漆或酚醛磁漆为涂料划出交通标志。从外观由上往下看，划线标记。设备最上方的横向金属杆作为扶手，具有刻意的弯折弧度，可以使操作人员在使用过程中更为舒适，纵向连接下方设备的金属杆一侧带有螺母用于根据使用者的自身情况调节高度，下方设备主要由存储涂料的油漆桶，液压泵以及动力系统构成。油漆桶设计安全没有棱角不易有安全隐患且运输便利，将醇酸磁漆或酚醛磁漆经过稀释存储其中。动力系统作为便携式手推标记设备的核心，是位于油漆桶下方的箱形结构，作为设备的动力系统内存有蓄电池以及液压泵，为设备将涂漆喷出提供动力。油漆桶出来的管道连接液压泵，液压泵通过把动力机的机械能转换成液体的压力能。从而能够从油漆桶内吸入涂漆，形成压力油。从液压泵出来的管道再接到喷嘴上，压力油从扇形喷头 (喷头2排，每排各6个)喷出，使划线厚薄均匀，边角整齐。
