无烟电烙铁是一款在能实现单手使用的同时还能减小因焊锡丝融化而产生的有毒气体，从此减小对人体的危害的一款电烙铁。
    无烟电烙铁提供一种无烟电烙铁，它主要由烙铁头，定位螺钉，发热芯，隔热层，导气管，滤芯，紧固螺钉，套筒，导向管，连接体，外壳，指示灯，电路板，轴，滑轮，橡胶圈，开关，电源线，插头组成，由两个外壳组成手柄，内部装有电路板、温度传感器和指示灯，焊锡丝从手柄尾部进入，手柄一侧装有滑轮，可控制焊锡丝的送入，导向管连接手柄与套筒，可将焊锡丝准确送入烙铁头，发热芯由套筒包裹，其内置隔热层，套筒一侧与导气管相连接，导气管内部为可拆换滤芯，高效过滤焊锡丝融化产生的有毒气体，从而减少对人身体的危害。       无烟电烙铁和传统的电烙铁相比，设计上增加了过滤头。重要的是滤芯内部的过滤装置采用了HEPA滤网，HEPA中文意思是高效微粒空气过滤器，是空气净化中使用的最热门的技术之一。
      无烟电烙铁可以在单手使用的同时减小焊锡丝融化产生的有毒气体对人体的危害。

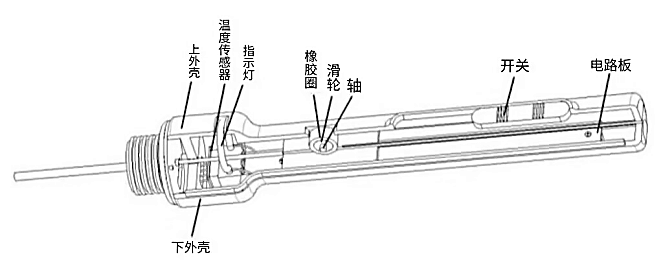

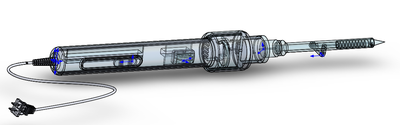

无烟电烙铁所采用的技术方案为：插头一端与电源线连接，电源线与插头连接的另一端从下外壳后端开口处嵌入手柄与电路板连接，电路板由两个紧固螺钉固定连接，开关固定在上外壳的偏后端凹槽处，所述轴和滑轮固定在上外壳中间开口处，滑轮上套有橡胶圈，指示灯与温度传感器连接，指示灯固定在上外壳前端开口处，温度传感器尾部的引线与电路板连接，温度传感器固定在下外壳的前端内侧，上外壳和下外壳构成手柄，导向管圆盘的一面与手柄连接，另一面与连接体连接，滤芯固定在导气管的内部，导气管的管口与套筒下方的中间孔对齐，导气管通过两个紧固螺钉与套筒连接，四个紧固螺钉呈方形固定连接体、导向管和手柄，连接体与套筒的前端连接，隔热层置于发热芯的内侧，发热芯的前端置于套筒的内侧，前端不受热部分与套筒前端相连，定位螺钉固定烙铁头，烙铁头与发热芯连接。 无烟电烙铁通过中望CADbro软件共享CADbro云，生成链接和二维码共享文件，链接https://cloud.cadbrother.com/v3/sharelink/BJXb-pvQ6HygXbWTwXp，下图为共享二维码，可通过扫一扫预览无烟电烙铁内部结构。
