大赛作品详情

作品名称：一种谷物筛分机
学校名称：湖北文理学院理工学院
参赛队伍：雄鹰队
参赛学生：侯旭东杨凡徐昌
指导老师：刘呈呈

详细说明

当今社会人们的生活水平不断提高，对食品的要求不再是只能解决温饱问题，人们越来越注重饮食的绿色和健康，大米是我国人民的主要食品，绿色营养免淘洗的精装大米越来越受到市民的欢迎。在稻谷加工大米的过程中要经过数道工序，其中多为机械加工，因此在加工过程中，不可避免的产生了碎米，为了把碎米同整米分离出来加工成精品大米，我们研制了一种经济有效的谷物分离机。
我们设计的我们设计的谷物筛分机有以下优点：
1、采用不同规格的筛网进行筛分和分类，可以快速、准确地分离出不同大小的谷物，提高了筛分效率；
2、产品结构简单，维护方便，可以快速更换筛网和清洗设备，减少了维护成本和时间；
3、本谷物筛分机已基本实现自动化，可将人从繁重的体力劳动中解放出来，降低了生产成本且提高了生产效率；

4、传动系统属于旋转机械部件，通过对主轴的倾斜变形量Ｗ及转子的离心力的研究，我们将支撑受压结构的屈曲变形控制在安全范围内，并基于稳定性分析，使得本产品在传动结构的稳定性和使用寿命上具有优势；
5、在本产品里，备选用的材料之一是C45，经过调质处理后，抗拉强度，屈服强度，抗弯疲劳极限值都有提高。
我们采用Solidworks对每个零件依据所确定的参数进行建模，对每个机构以及机构间的部件的详细尺寸参数，确定各零部件的详细尺寸参数，完成零部件的模型绘制后需要根据机构的功能以及各个零件间的装配方式与关系进行组装，仿真视频、爆炸视图如下所示。

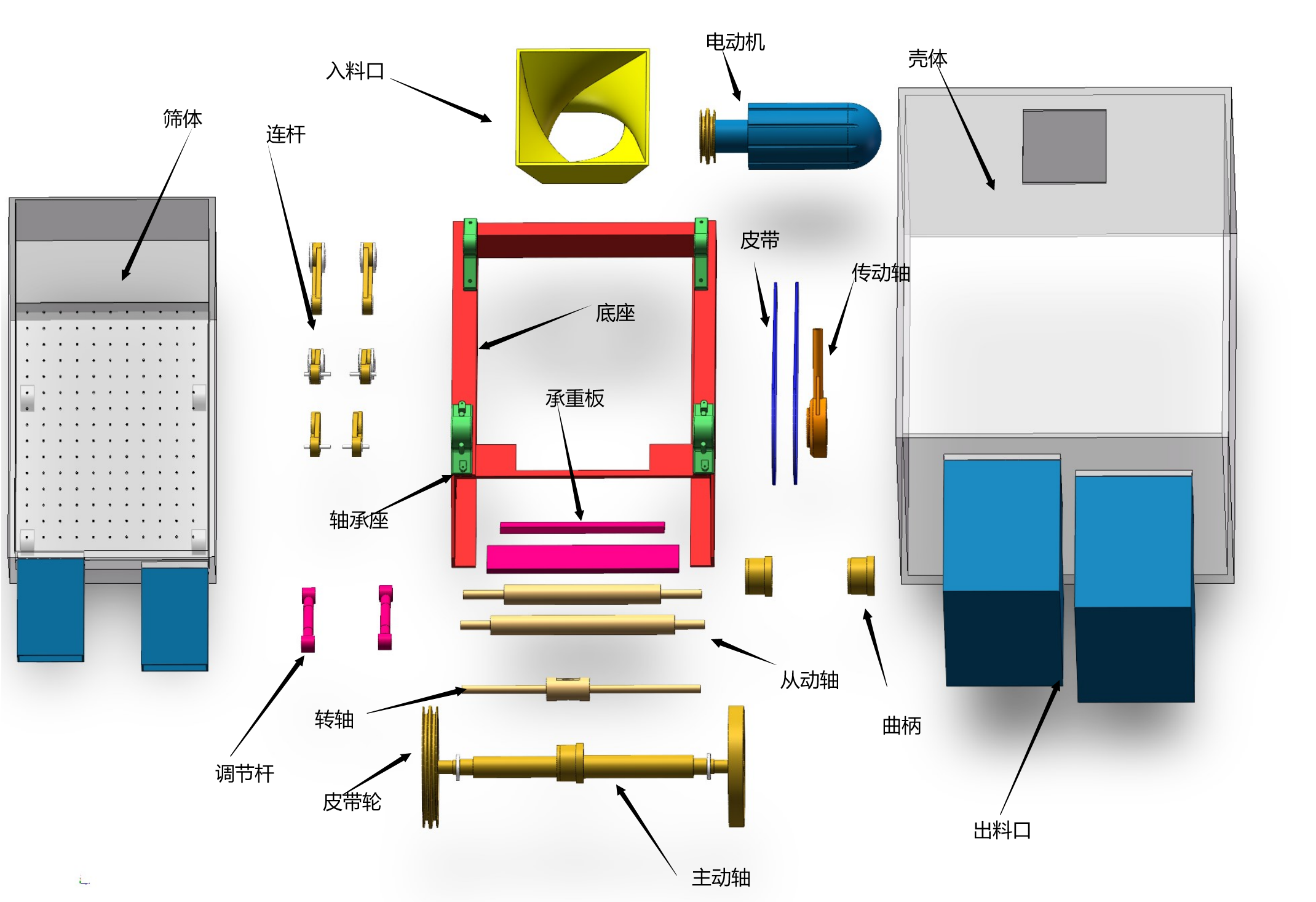

图1. 爆炸视图

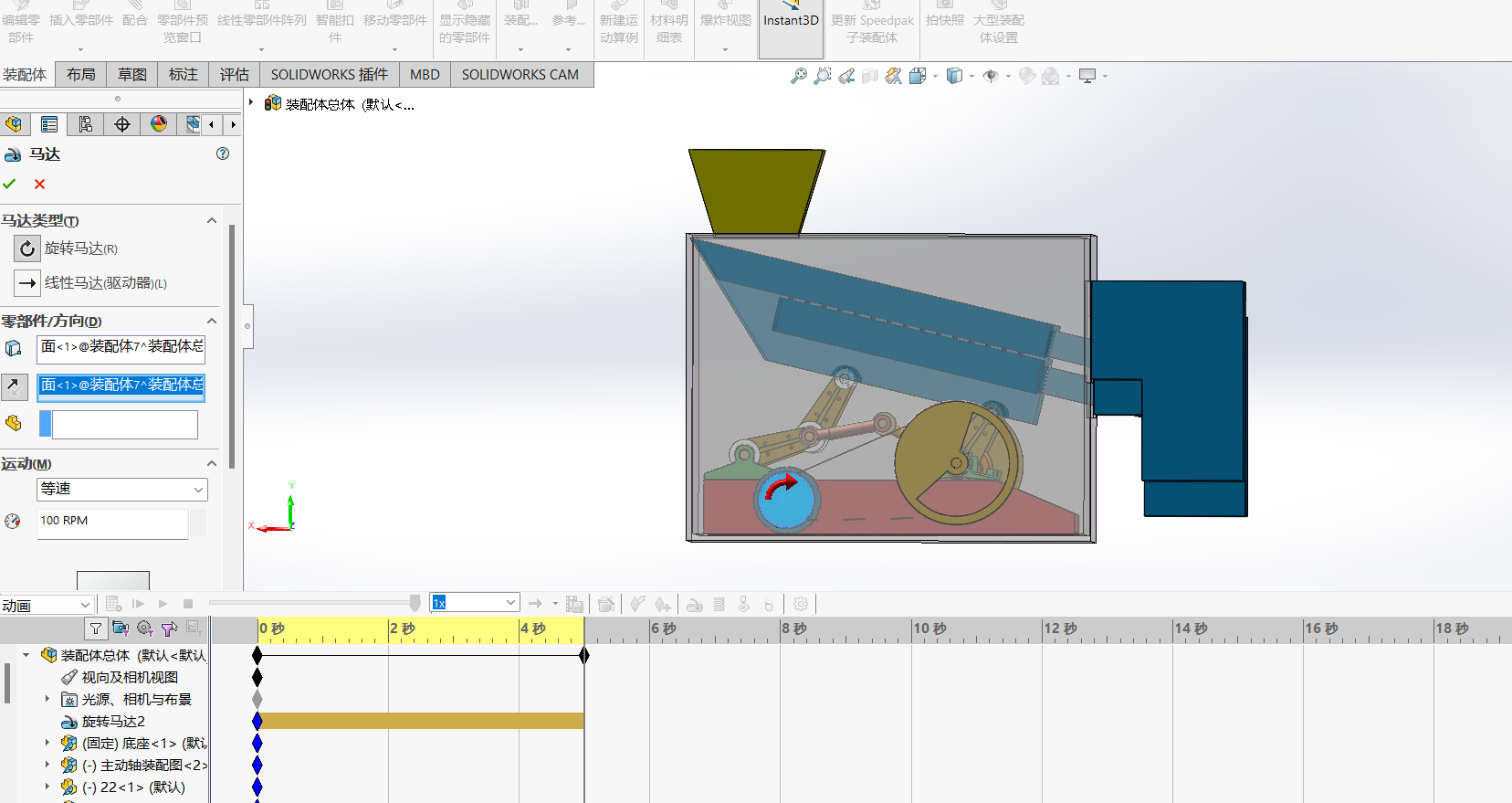

图2. 仿真视图

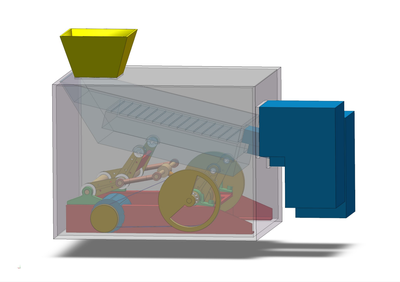

图3. 爆炸视频
