作品名称：尘埃落定——矿山智能防尘装置
学校名称：衢州学院
参赛队伍：郑姐一打九
参赛学生：郑硕琼刘杨陈杰宇
指导老师：谢长雄

详细说明

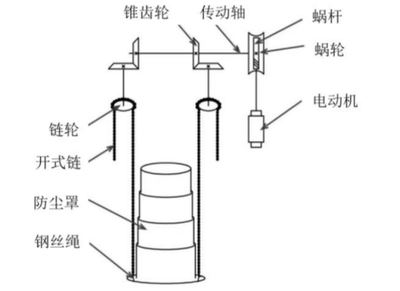

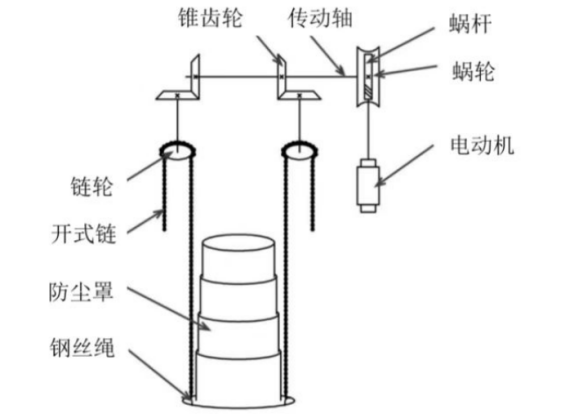

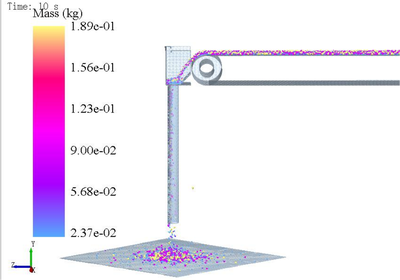

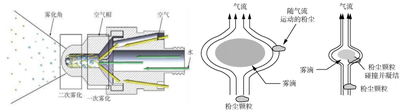

矿山智能防尘装置由电机提供动力，经过蜗轮蜗杆减速箱后将动力传递给传动轴。传动轴上连接锥齿轮，通过啮合的锥齿轮改变动力方向，将动力传递给链轮。最后由链轮传动与开式链啮合控制防尘罩的升降，使得物料在下落时被限制在防尘罩内，从而限制粉尘的逸散对人和机械的影响。

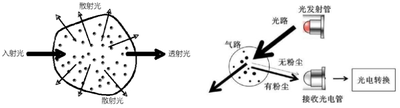

本装置使用光学传感器对除尘过程进行监测。通过使用传感器对空气的透光度进行检测，并将检测结果实时上传，后台计算机以透光度评估防尘装置的抑尘效果，当传感器检测到透光度差时，即扬尘多，装置会自动减缓防尘罩上升速度，从而提高除尘率。同时，在防尘罩的底部设置传感器，检测料堆的高度，从而以合理的速度提升防尘罩，避免防尘罩的底部与料堆发生碰撞。

本次设计的矿山防尘装置主要包括提升机构、防尘结构应用防尘罩、自动化升降结构设计等，设计的主要装置大致介绍如下：

1、提升机构主要由驱动机构、传动机构和牵引机构三个机构组成。电机，配合蜗轮蜗杆减速箱使用。牵引机构采用开式链结构实现牵引。

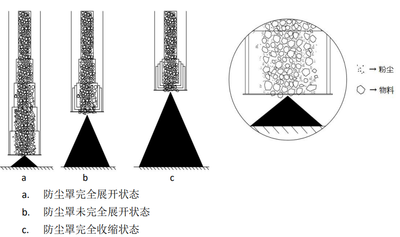

2、防尘结构应用防尘罩，包括进口端、出口端以及连接所述进口端和所述出口端的物料通道。防尘罩主要是一个以经过防水涂料处理过的布材料为主体，钢圈为支撑物的复合式套筒结构，防尘套的出口端处套设有环状支撑部

3、粉尘浓度检测装置中粉尘浓度传感器的检测，将物料包裹在防尘罩内，同时将传感器设置在防尘套的出口端处，用于检测出口端下方的物料堆积的高度。控制器，分别与传感器、提升机构连接，用于接收传感器发出的信号，并根据该信号以控制提升机构驱动防尘套上升和下降。本方案中传感器选择机械式距离传感器浮球开关，控制器设置为PLC控制器。

4、减速器装置为单轴带动两端减速，两个粉碎辊连接的轴上齿轮即为减速器里的减速齿轮。

5、支撑行走装置，采用支撑架连接，在方管支撑架上装有四个底架滚轮，其中两个为定位脚轮，另两个为万向带刹车脚轮可以实现任意方向运行并停止。在支撑架上可以放置主传动、减速器装置及粉碎装置的固定作用，以此将整个粉碎机连为一体。
