作品名称：圆根萝卜智能收获机
学校名称：山东科技大学
参赛队伍：光之队
参赛学生：衣晓婷孙鑫铭姜宁
指导老师：郝妮妮张梦超

详细说明

一、设计背景
我国收获方式主要以人工为主、机械为辅，用工量大，成本高，产量低，效益差，这些制约了国内生产机械化的发展。因此无论从成本、经济效益或从不误农时解决秋收劳力紧张及大红萝卜收获质量、提高农工生产大红萝卜积极性等方面来说，大红萝卜收获机械化都是迫切需要解决的问题。我们所设计的收获机具有结构简单、成本低，且劳动强度不大，生产率也很高，在不完全配套的情况下收获机具可以单独使用，完成大红萝卜收获过程中相应的作业工序。
二、产品特点
圆根智能收获机产品性能好，通过智能控制液压马达来达到不同的转速，来适应不同的土质，采用高速液压齿轮马达，具有体积小、重量轻、结构简单、工艺性好、对油液的污染不敏感、耐冲击和惯性小等优点。结构上采用叶片式，转速由输入液压马达的流量大小来决定，体积小、转动惯量小、动作灵敏、可适用于转速高、转矩小和动作要求灵敏的场合。

具有收获效率高、破损率低、运转轻快无震动、不堵草、漏土快、结构简洁、使用寿命长等特点；最主要的是我们所设计的机械可以直接提取土壤中残存的农膜，不会影响到下一季度作物的生长。
三、产品说明
圆根智能收获机主要包括块根挖掘器、平切刀切顶器、清理分离装置、采集装卸装置等。

工作部件	功能
块根挖掘器	将萝卜挖出土壤
平切刀切顶器	进行切叶、清理根头和切顶
清理分离装置	用于分离泥土和其他杂物

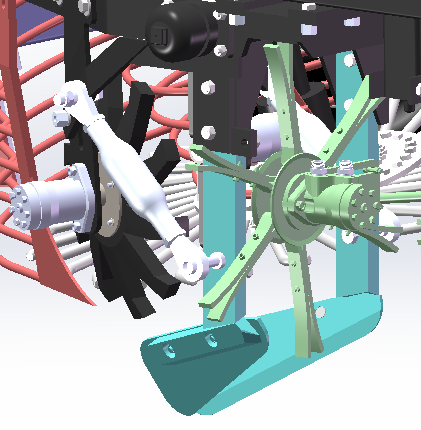

图1 块根挖掘器图2 平切刀切顶器

图3 清理分离装置
