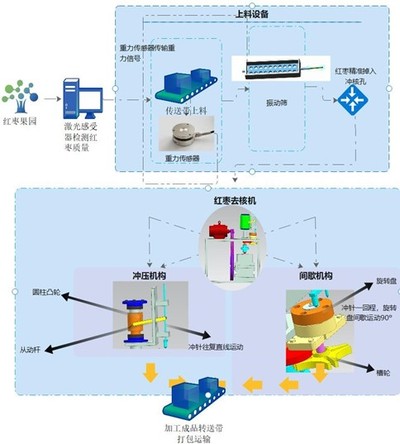

通过实验设计了一套全自动红枣去核机系统。该系统分为执行系统和传动系统两大部分
执行系统:执行系统的方案设计是该系统总体方案设计的核心,它对机械能否实现预期的功能、性能的优势、经济效益的好坏都起着决定性的作用。具体功能为将冲针的往复直线运动及旋转盘工作台的间歇转动来完成连续去核作业处理,其总功能可分解为送料、冲核、退回、冲枣四个分功能。
传动系统:根据红枣去核机的工作情况和原动机的选择原则,初选三相异步电动机为原动机,额定转速为 n=750r/min。因额定功率需在力分析后确定,故电动机的具体型号待定。根据执行系统的工况和初选原动机的工况及要实现的总传动比,拟选用带传动机构和一级圆锥齿轮传动组成红枣去核机的传动系统。

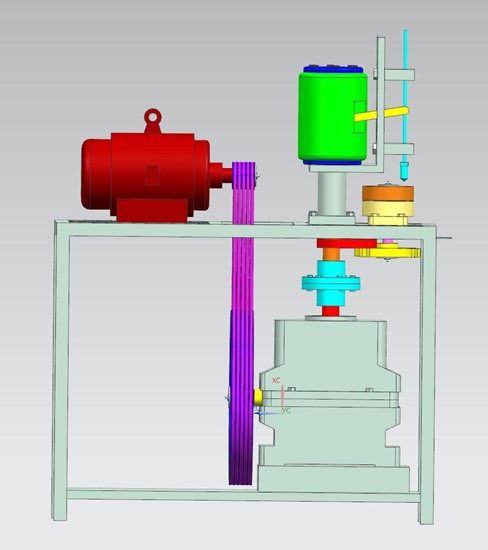

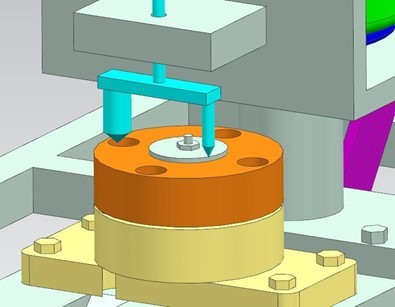

执行系统与传动系统构成了红枣去核机的总系统,两系统相辅相成缺一不可,共同完成红枣去核机的各部分功能。电动机经过减速传动装置(带轮传动)带动执行机构(摆动从动件圆柱凸轮、间歇运动机构),完成冲针的往复直线运动和旋转盘工作台的间歇转动。红枣去核机工作时,冲针由摆动从动件带动下行,冲针进行去核,称为工作行程,冲针上行时,即为空回行程,此行程无工作阻力,在空回行程中,通过带轮→圆锥齿轮→槽轮机构,槽轮机构带动旋转盘工作台做一次进给运动,即送料,以便冲针继续冲核、冲枣。
