本文介绍一种新型滑块锁紧装置，其行程范围为0~650mm，控制系统由气动和电控两部分组成，气动系统采用行程控制原理，根据新型锁紧装置的结构特点和需要的锁紧位置等功能要求来设计系统中的部件。电控系统对元件的运动位置进行检测与控制，为保障锁紧机构运动准确性和锁紧状态可靠，在控制系统中增加了行程开关。该新型滑块锁紧装置在结构合理性、安全性、使用效果等方面具备生产时效短，制造成本低，并且锁紧行程更大、结构简单、便于安装调试、安全性更高，可实现多行程锁紧等优点。
   一台机械压力机需左前和右后两个立柱上配备该新型滑块锁紧装置。两套滑块锁紧装置可保障滑块被锁紧时的平衡。滑块锁紧装置安装在压力机左前、右后或右前、左后两个立柱上。在压力机正常工作情况下，滑块锁紧装置的锁紧栓是收回状态，锁紧销的头部会触碰回程行程开关。当滑块需要维修或更换模具时，操作者在主机操作面板上按下对应按钮，滑块会自动运行到相应锁紧范围，新型滑块锁紧装置结构中设定检测滑块锁紧状态行程开关和检测滑块未锁紧状态行程开关的目的，是为了保证锁紧栓能够完全回程复位，新型滑块锁紧装置的结构简单、对称稳定性更好、多行程锁紧及安全锁紧。

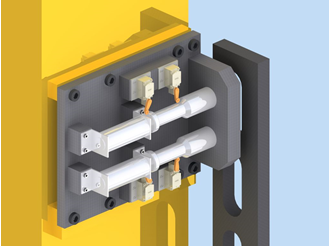

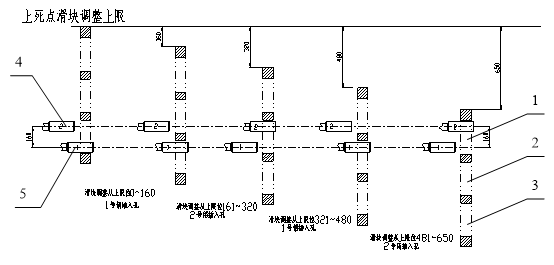

       该新型机械压力机滑块锁紧装置采用集成一体化结构设计，全自动化安全锁紧。采用双锁紧销循环控制，适用于具有较大行程锁紧需求的机械压力机。采用双行程开关检测锁紧位置。实现在锁紧过程中对人员和设备双重保障

   零件数量少、制造难度低、结构简单、安装维护便捷。
