大赛作品详情

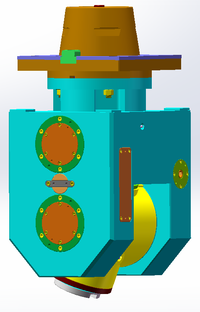

作品名称：数控龙门铣床万能铣头
学校名称：齐齐哈尔大学
参赛队伍：鑫鑫向榕
参赛学生：姜广鑫钟文斌王伟鸿
指导老师：李明姜淑凤

详细说明

数控龙门铣床万能铣头的主要功能是实现两个空间相互垂直的旋转轴的分度定位和动力扭矩的输出。它是由高速钢制成，主要由固定轴、旋转轴、铣刀装置构成，通过电机输出动力，由齿轮实现降速来带动铣刀装置的多角度多方位铣削加工。

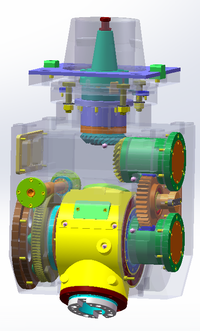

数控龙门铣床万能铣头的固定轴部分安装在滑枕内部，外壳与滑枕相连，内部传动件可带动旋转轴部分绕固定轴做±360°的转动，旋转轴的传动部件可带动铣刀装置绕旋转轴转动。固定轴内包含力矩电机，电机通过转子、隔套连接件、隔套把扭矩传递给传动件，传动件通过轴承、前端连接件、端齿轮把扭矩传递给旋转轴，实现旋转轴的轴向旋转。旋转轴内包含力矩电机，电机通过转子、隔套连接件、隔套把扭矩传递给传动件，传动件通过轴承、前端连接件、端齿轮把扭矩传递给铣刀装置，实现铣刀装置的旋转。铣刀装置内包含电机，由电机输出动力通过传动轴带动铣刀转动对工件铣削加工。执行机构主要是电机，能够稳定地提供动力来支持铣刀的多角度铣削加工。
