一、设计背景
河南省濮城镇是我国珍珠岩产品的一个生产基地,珍珠岩材料是一种用于墙体保温的绿色岩料,经过高温膨化后,形成质量很轻的泡沫状膨化珍珠岩。该材料在销售过程中是以体积大小出售,因此膨胀后的珍珠岩需要装袋销售,装袋过程采用人工装袋,由于珍珠岩质量轻,颗粒小,易破碎等特点,在包装过程中会造成大量的粉尘污染,对操作人员呼吸系统造成很大危害;并且操作人员装袋过程中,多少全靠工作人员经验把握,各袋体积不均;并且人工操作,时间长了,容易疲劳,需要较多的人力,增加了企业的成本;并且装袋效率不高,影响生产整体效率。鉴于此,开发研究出此自动体积包装机械。
二、结构说明
该自动包装机安装于料仓的底部,包装机的上部装有蝶阀,蝶阀开启与关闭通过气缸伸出杆端部的齿条驱动蝶阀输入轴端部的齿轮,实现蝶阀的开启与关闭。包装机本体有钢板焊接围城的筒体,中间有一体积大小变化的机构,实现包装机腔体容量大小的调节,便于适应不同体积袋的包装。下端出口处装备有蝶阀,驱动方式如顶端入口阀。出口处设计有自动夹袋机构,通过气缸控制夹袋动作。
设计原理及方案:该包装机安装于料仓的底部,靠重力作用灌入包装机腔体,腔体根据包装袋的大小,调整内部腔体的容积,做到精确体积控制,然后关闭上蝶阀,下出口夹持包装袋,打开下蝶阀,物料灌入包装袋内,夹袋机构松开,进行缝包。蝶阀控制采用电气、气压传动和机械传动相结合,蝶阀的翻转靠气缸驱动,控制通过PLC程序控制工作顺序。
三、灌包机使用效果及创新点

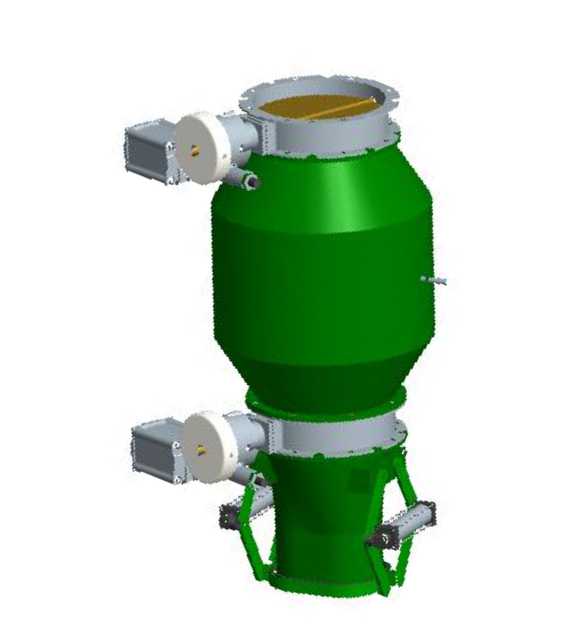

该包装机自动化程度高,装袋体积一致性好,无粉尘,效率高,珍珠岩破碎率低,劳动力消耗少,给企业解决了大难题,总装图见图2所示。
创新点主要包括以下几点:
1、自动化程度高。包装机动作顺序采用PLC程序控制,时间间隔触摸屏可调;
2、包装机容积腔体一定范围内可调,适应不同装袋需求;
3、包装是在密闭的空间进行,所以粉尘泄露少,污染大大降低;
4、劳动力消耗少,每个包装机1名操作工就可以,每个工位省去1-2位操作工;效率高,平均每8秒一袋,效率是原来的3-4倍。
