大赛作品详情

作品名称:多功能保健按摩椅
学校名称:德州学院
参赛队伍:好久不见
参赛学生:郑方旭
指导老师:王会

详细说明

传动方案设计

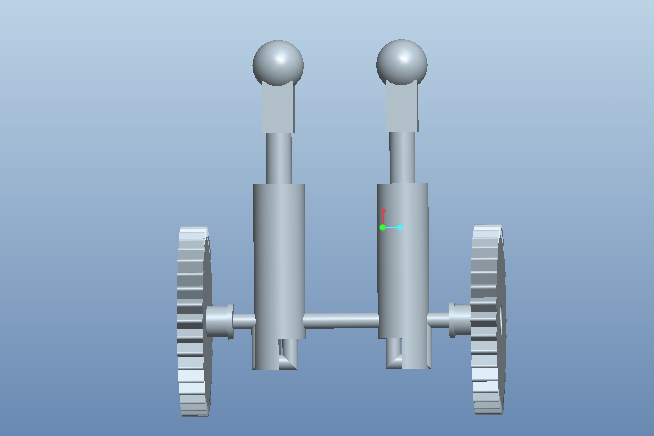

多功能保健按摩椅是一款纯机械传动的按摩椅。无配电机,实现了科学环保的设计理念。机械按摩椅的机械传动机构主要由链条传动、齿轮传动、曲柄滑块三大传动机构组成。链条传动采用单排滚子链作为传动介质,其中有两张紧轮作为导向、张紧链条作用;齿轮传动则是采用圆柱直齿齿轮,有两对外啮合齿轮,分别位于链轮的两侧,在传动中起到了平衡传输功率的作用;曲柄滑块机构则是由曲轴、连杆、滑块构成,起到实现按摩作用。

总体尺寸设计

机械按摩椅尺寸设计要求:按摩椅总体尺寸大小要合理,经济科学,以最适宜的量,发挥最大的作用。

机械按摩椅尺寸设计方案:

根据一般的家庭椅子、沙发、及电动按摩椅的外观结构尺寸,调查发现,长为500-1200mm,宽为400-700mm,高(椅面离地高度)为500-750mm 。

机械按摩椅根据自身的结构特点,以及综合因素,合理的设计尺寸如下:长为500mm,宽为650mm,高为600mm,前支座离椅端面距离为400mm,踏轴1离椅面为320mm .总体尺寸示意如图3。

 链条传动设计

链节距越大,则链的零件尺寸越大,承载能力越强,但传动时的不平稳性、动载荷和噪声也越大。链的排数越多,则其承载能力增强,传动的轴向尺寸也越大。因此,选择链条时应在满足承载能力要求的前提下,尽量选用较小节距的单排链,当在高速大功率时,可选用小节距的多排链

如果中心距过小,则链条在小链轮上的包角较小,会导致磨损的加剧,且易产生跳齿、脱链等现象。同时链条的绕转次数增多,加剧了疲劳磨损,从而影响链条的寿命。若中心距过大,则链传动的结构过大,且由于链条松边的垂直度大而产生抖动。

2.4 齿轮的设计

标准直齿圆柱齿轮的基本参数有5个:z、m、αha*c*,其中ha*称为齿高系数,c*称为顶隙系数。我国规定的标准值ha*=1,c*=0.25两渐开线直齿圆柱齿轮的正确啮合条件:即两齿轮的模数和压力角分别相等

2.5 轴的设计步骤

1)根据轴的工作条件选择材料,确定许用应力。

2)按扭转强度估算出轴的最小直径

3)设计轴的结构

4)按弯扭合成进行轴的强度校核

5)修改轴的结构再进行校核计算

6)绘制轴的零件图

需要指出的是:一般情况下设计轴时不必进行轴的刚度、振动、稳定性等校核。如需要进行轴的刚度校核时,也只作轴的弯曲刚度校核。对用于重要场合的轴、高速转动的轴应采用疲劳强度校核计算方法进行轴的强度校核。
