作品名称：塑料水杯盖及其注塑模设计
学校名称：桂林电子科技大学
参赛队伍：teeth-fans team
参赛学生：黎滨声黄际幸李日升
指导老师：黎清宁

详细说明

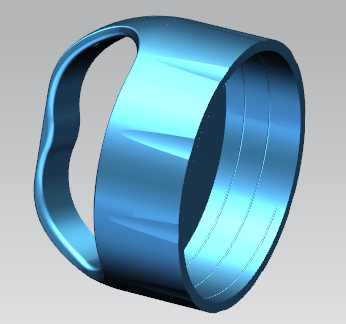

随着社会的发展，杯子的新型功能越来越多，于是我们就有了要创新原始水杯的想法。大众需要户外无电情况下实现水的制冷制热。大众对于实现“一杯在手，健康享受”的智能生活的要求愈来愈强烈，因此本次设计的产品为智能水杯的塑料盖及其注塑模具的设计。创意简单，工艺精湛，方便携带，耐热，耐摔，干净卫生，无污染，使用寿命长。

本模具设计为一模两腔，对称直线排列。根据塑件结构形状，采用点浇口，在脱螺纹过程同时完成脱模。水杯盖内有螺纹结构，脱模时利用电机带动齿轮进而带动螺纹型芯旋转来脱出产品。

结构特点：采用双分型面模具一腔两模，点进胶形式结构难点：滑块—斜导柱侧抽芯结构；电机带动自动脱螺纹结构。

产品材料为ABS。产品创新点：杯盖能够在加热中实现散出蒸汽，也可以转换为封闭进行保温；杯子的底部安装半导体热电材料，底部的空间可以安放蓄电池和电路板，可以利用储蓄的电能进行制冷，也可对蓄电池进行充电；杯身内壁装上热电材料，它可以吸收开水的热量存储在杯子底部的蓄电池中；外形美观，携带方便,具有温度显示功能。
