大赛作品详情

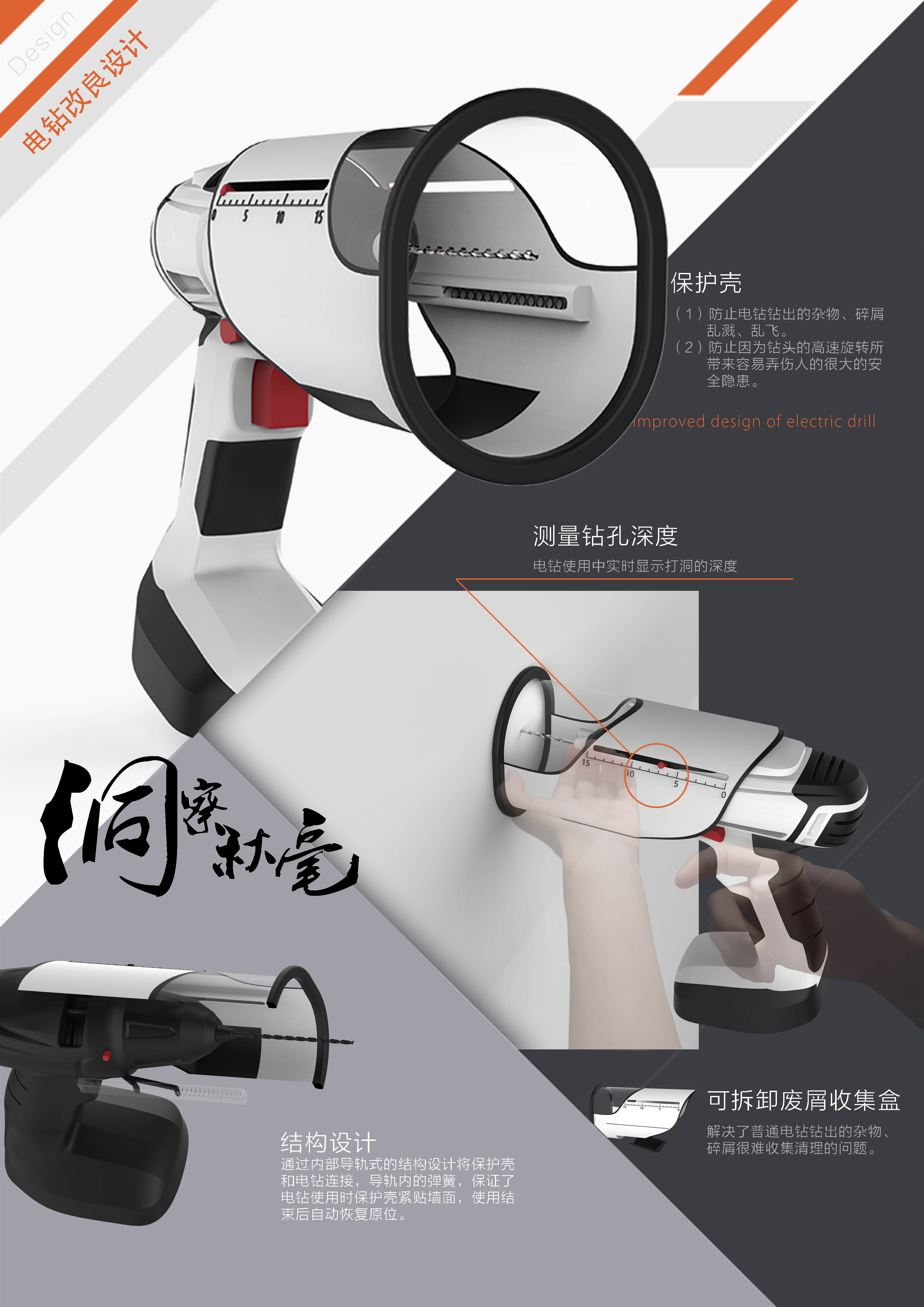

作品名称：洞察秋毫
学校名称：西京学院
参赛队伍：独具匠心
参赛学生：周赞
指导老师：王宏亮李婧

详细说明

前期调研

通过对市面上家庭使用的几十款手电钻的调查，此类电钻功率较小、轻巧便携。因为是家庭使用，所以用户对电钻的安全性和易用性有较高的要求，是电钻改良的主要方向。

设计说明

此款设计添加了可测量深度的保护壳，解决掉了普通常用电钻存在的：1.电钻使用中无法实时显示打洞的深度。2.钻头的高速旋转常常容易弄伤人，有很大的安全隐患。3.钻出的杂物、碎屑乱溅、乱飞。 4.钻出的杂物、碎屑很难收集清理的问题。所以，此款设计极大的提升了电钻在使用过程中的使用体验。

部件功能

小红柱：链接在电钻上，通过电钻前进的距离来显示钻孔的深度。

透明罩：用于观察电钻的钻孔情况。

橡胶垫：缓解减弱电钻钻孔过程中保护壳与墙面碰撞力。

刻度：精确钻孔深度。

保护壳：防止人在使用电钻过程中受到伤害、钻孔废屑的收集等其他功能的时间。

废屑收集盒：收集废屑，并方便倒出。

结构设计

通过内部导轨式的结构设计将保护壳和电钻连接，导轨内的弹簧，保证了电钻使用时保护壳紧贴墙面，使用结束后自动恢复原位。
