作品名称：装配式建筑液压翻转机设计
学校名称：河北建筑工程学院
参赛队伍：超越队
参赛学生：陈凡海王大双王海潇
指导老师：颜景润倪笑宇

详细说明

建筑部件工厂化预制和装配化施工，是建筑产业现代化的重要标志。翻转机是预制件生产线中最后一步工序，将模台固定于托座，将预制构件翻转90°，构件竖直起吊。

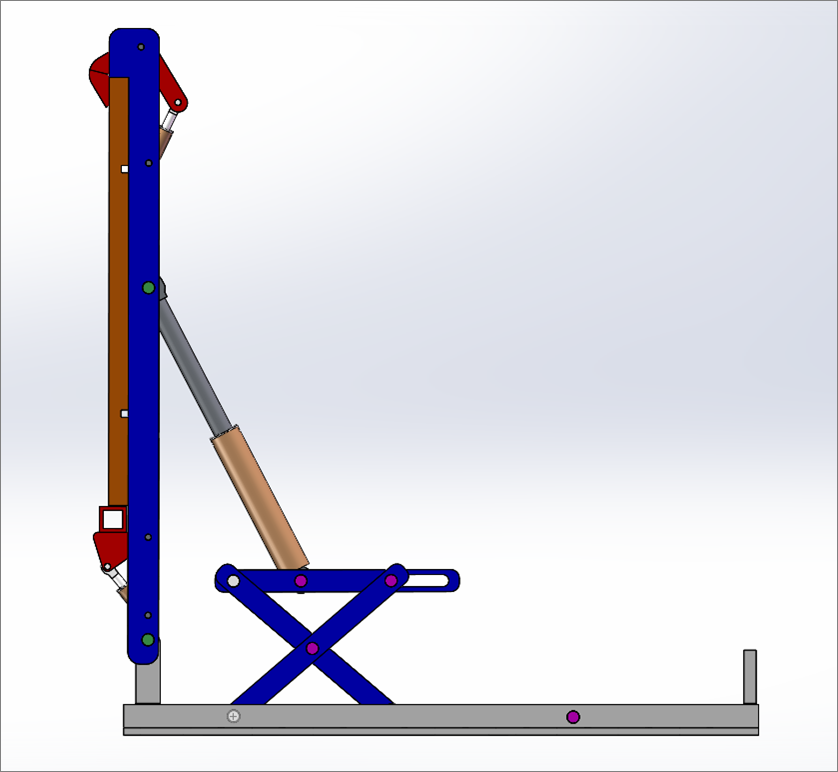

本翻转机主要结构：固定台座、翻转臂、剪式机构，托座、模台锁死装置。采用全液压驱动。

功能：拆除边模的模台通过滚轮输送到达翻转工位，液压锁死装置锁死模台，液压托板托住构件底边，剪式机构与其连接的翻转液压缸一起顶升，翻转臂开始翻转，翻转角度达到90°时，停止翻转，预制构件被竖直吊走，翻转机复位。

当前，工厂中直接用液压缸驱动翻转臂进行构件翻转起吊，液压缸选取尺寸大。本次设计所采用的剪叉机构与液压缸连接，缩短翻转液压缸行程，使其翻转角增大，承载量大，翻转平稳，节省时间，提高效率。
