1产品结构

如图1所示，该产品由固定床体和活动轮椅两部分组成。

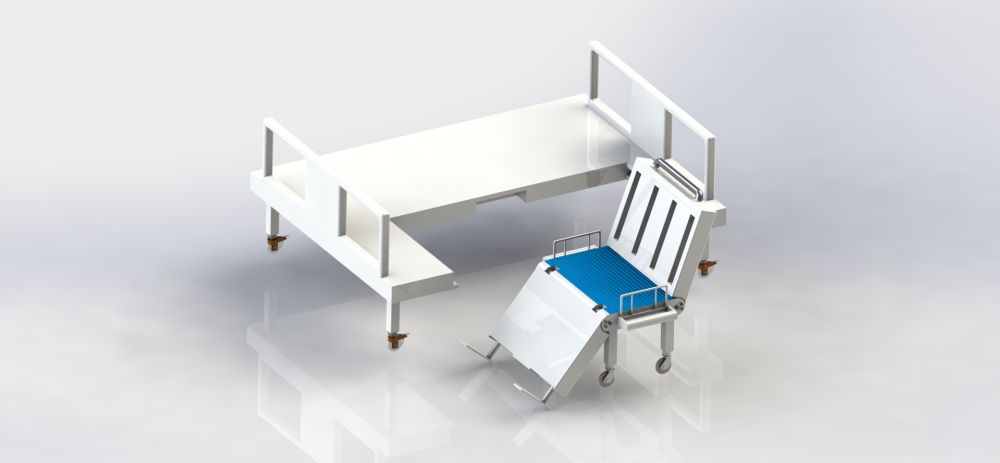

图1 病床整体渲染图

固定床的下部以万向轮与地面接触。固定床体和轮椅部分可以分离。轮椅部分以滑轨方式和固定床体相连。将轮椅部分和固定床体分离后，升起靠背，降下腿部支撑和脚步支撑板，可以作为轮椅使用。整个结构从固定床到轮椅的变换过程病人始终不需要离开床体。所使用滑轨连接，对病人无冲击作用，并且滑轨具有自锁功能，可以在任意位置固定住，确保病人在移动中平缓且安全

图2 固定床二维图

图3 轮椅整体结构图

1—背部支撑  2—扶手  3—电机  4—万向轮  5—腿部支撑

6—脚部支撑  7—呼叫按钮  8—座椅角度调节按钮  9—滑轨

2工作原理

作为固定病床使用时和普通病床没有区别。当病人需要户外活动时。病人只需挪至床板的轮椅区域。随后，医护人员将轮椅区域从固定床架的两端导轨中横向抽出。此时，轮椅和病床完成了拆分过程。病人可自行按下背部支撑调整按钮将靠背向上升起至舒适角度；按下腿部支撑调整按钮将腿部支撑板缓缓降下。脚部支撑需医护人员手动沿腿部支撑板平面方向拉出，并将其旋转90°。此时，便已完成了病床向轮椅的转化过程。

3创新点

（1）该产品既可以作为固定病床使用，也可以单独拆分开来作为活动轮椅使用。固定床和轮椅的拆分和转换过程都不需要病人离开床体。该产品很大程度上避免了病人移动时所造成的痛苦和不便，并且降低了医护人员的劳动强度，方便病人经常进行户外活动。

（2）轮椅背部/腿部支撑任意角度调节：分四个按钮分别调节轮椅背部和腿部支撑的角度，可实现病人各种角度的坐姿。

（3）一键呼叫医护人员：在病人没有医护人员陪同时，如遇突发事情，病人可以一键按下轮椅扶手位置的紧急按钮来呼叫医护人员。

（4）扶手上下翻转：扶手采用上下翻转方式。向下翻转后可与床架无缝结合成床体；向上翻转后形成轮椅的安全扶手。

4应用前景

  本设计是一种基于普通病床的病人的需求的一种机械设计改进方案，考虑到病人在移动过程中的诸多不便，尤其是大多数病人外出通风需要的轮椅。本设计能让使用者不必在轮椅与床铺之间频繁地移动，以避免使用者在移动的过程中发生意外，并且在使用者想要休息时，能提供一个舒适的空间供使用者躺卧；这种设计不但节约了空间，还能做到专人专用，随时取用，极大地提高了医院的基础设施水平，使得病人舒心，家人放心，医院省心。
