大赛作品详情

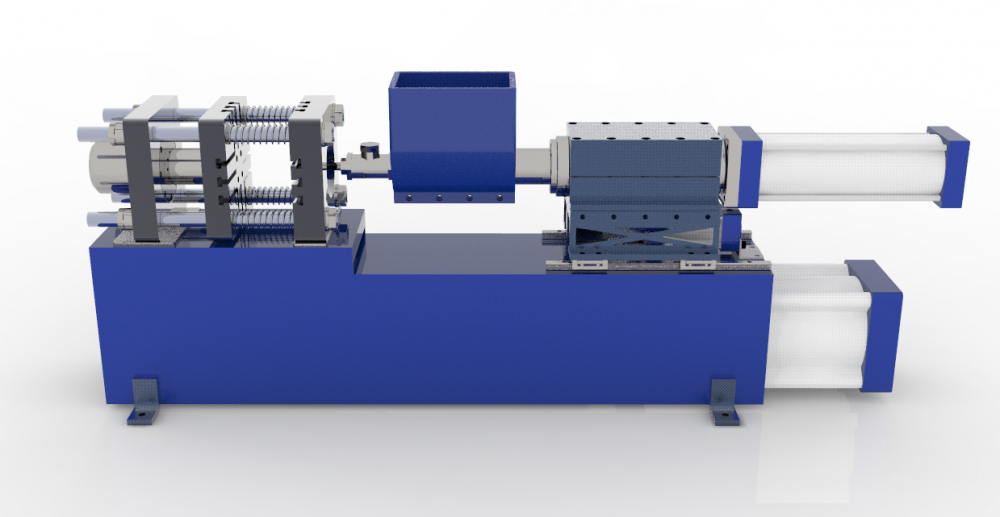

作品名称：教学用卧式自动压蜡机
学校名称：桂林电子科技大学
参赛队伍：NEW TIME
参赛学生：秦家松胡成鸿韩堰林
指导老师：陈虎城黄伟

详细说明

此卧式蜡模自动成型机是继第一代立式蜡模成型机之后，为增大自动化程度，提高生产效率设计的新一代蜡模成型机。针对第一代压蜡机的立式结构导致脱模不方便、手轮加压费力等缺点进行具体的优化，用便于实现自动化的卧式结构代替，并用节能环保的压缩空气作为动力以气缸作为执行机构代替第一代压蜡机的手轮结构，从而实现更大程度的自动化。为了方便在实验室加工制造，结构上采用原始注射机的活塞式合模机构，用增压缸做执行机构，既保证合模力又节省成本。基本工作原理是热料、储料、注射、保压、冷却、然后顶模、最后脱模。此款小型压蜡机主要配备小型模具，模具可以利用数控铣床加工，或者利用数控雕刻机加工出来，节省模具制备时间。配备小型模具生产产品，更有助于学生对模具知识的了解与学习。
