1 设计背景及目的

       现阶段下，随着人口流动趋势的不断增加，父母怀抱婴儿出行的现象屡见不鲜。一手怀抱婴儿，一手推动行李箱的场景更是频频出现在交通场站等场合。这种情况不仅仅增加了出行的不便，更增加了父母的疲劳程度，婴儿也得不到充足的休息。目前的行李箱并未考虑到这一出行现状，不能满足怀抱婴儿的人群的需求。为了克服上述背景技术中的不足，本作品提供了一种新型带婴儿座椅的行李箱

2、设计原理

2.1 作品构造

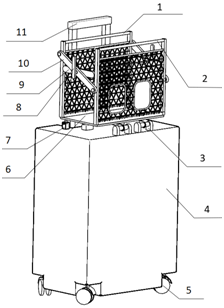

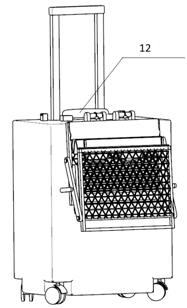

        图1、2、3、4、5所示，本作品设计了一种新型带婴儿座椅的行李箱，由座椅后板1、座椅前板2、固定装置3、行李箱体4、行李箱车轮5、座椅底面6、座椅锁止装置7、旋转把手8、支撑杆9、座椅连接杆10、拉杆11、行李箱把手12、锁销13、支撑杆中心孔14、旋转装置15组成

2.2 技术方案

        图1、2、3、4、5所示，所述座椅后板1与座椅连接杆10在座椅后板1的两侧上端进行铰接，所述座椅后板1通过座椅连接杆10与座椅前板2连接，所述座椅前板2与座椅连接杆10在座椅前板2的两侧下端进行铰接。所述座椅前板2通过旋转装置15与固定装置3连接，所述固定装置3通过铆接与行李箱体4连接。所述行李箱车轮5通过螺接与行李箱体4进行连接。所述座椅底面6是柔软有弹性的，所述座椅底面6通过铆接分别与座椅后板1、座椅前板2连接。所述座椅锁止装置7与行李箱体4通过铆接连接。所述旋转把手8穿过支撑杆中心孔14与支撑杆9进行焊接，所述行李箱把手12通过铆接与行李箱体4进行连接。所述锁销13位于座椅后板1底部，并嵌入到座椅锁止装置7中进行固定，所述锁销13与座椅后板1进行焊接。所述支撑杆中心孔14位于支撑杆9的中心位置。所述旋转装置15通过焊接与座椅前板2连接。

3 创新点及应用前景

        本作品的有益效果是：父母在出行过程中，可根据需要便利的将行李箱的宝宝座椅支架撑开，为婴儿创造出休息、玩耍的空间，减少父母出行过程的疲惫程度。另一方面，可加快出行过程的速度，为怀抱婴儿的父母亲提供了便利。且新型带婴儿座椅的行李箱可通过组装、折叠座椅满足有婴儿的父母不同条件下的出行需求。
