大赛作品详情

作品名称：多功能尺规
学校名称：兰州交通大学
参赛队伍：智燊团队
参赛学生：杨燊颉虎郭永杰
指导老师：马瑞林

详细说明

1.主要研发内容：

研究一种尺规和尺规组件，涉及绘图器具的技术领域。解决了现有技术中，圆规画圆时圆心易跑偏，需要多次绘制圆才能绘制好的技术问题，保证绘制圆的准确性。

2.预期目标：

为人们绘制圆提供了方便。圆规画圆时，圆的半径大小可以调整，以便绘制出半径不同的圆，人们可根据实际的需要，绘制出大小不同的圆形。

实现多种工具一体化。方便尺规的携带及存放，为绘图者提供便利。

3.成果形式：

装置已是国家实用新型专利。

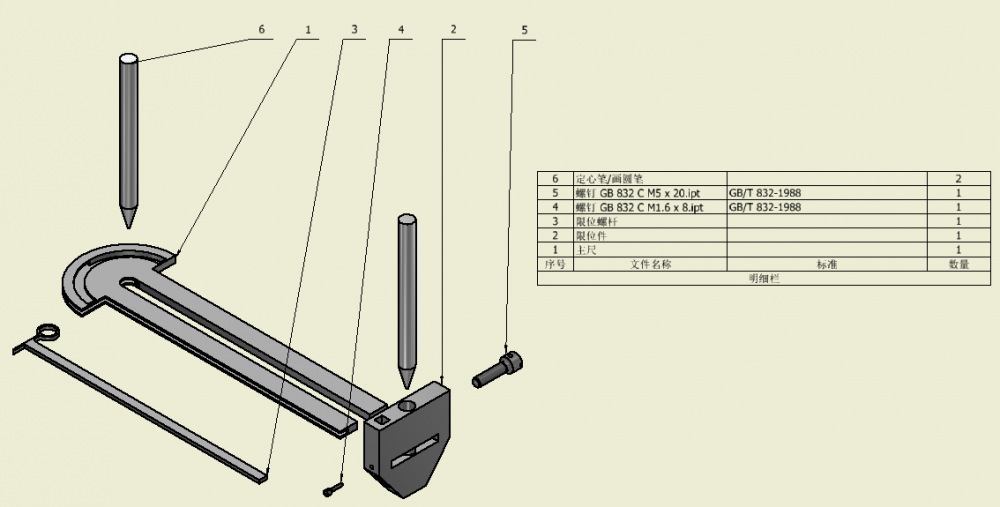

图片1.png 研究路线：

（1）整体架构设计：此装置由十个零件构成，其中两个市场可见的铅笔，两个螺杆为国标件，其他零部件为限位卡尺，包括水平设置的主尺[11]、竖直设置的活动件[12]、竖直设置的定心笔[13]、竖直设置的画圆笔[14]和第一限位件[15]。

（2）功能完善：通过已有资料对该装置的进行完善和开发新功能。

（3）对装置进行调试，并丰富装置的功能。

2.其中关键问题：

（1）如何做到更方便的携带和存放。

（2）如何提高装置的兼容性。

（3）如何做到标准化。

3.研究方法：

（1）对该装置资料进行完善。

（2）通过Inventor软件进行设计和建模。

（3）通过3D打印机实现实体。
