作品名称：基于逆向工程的台灯创新设计
学校名称：北方民族大学
参赛队伍：A6084
参赛学生：孙小乐董邕材李瑞
指导老师：刘广君

详细说明

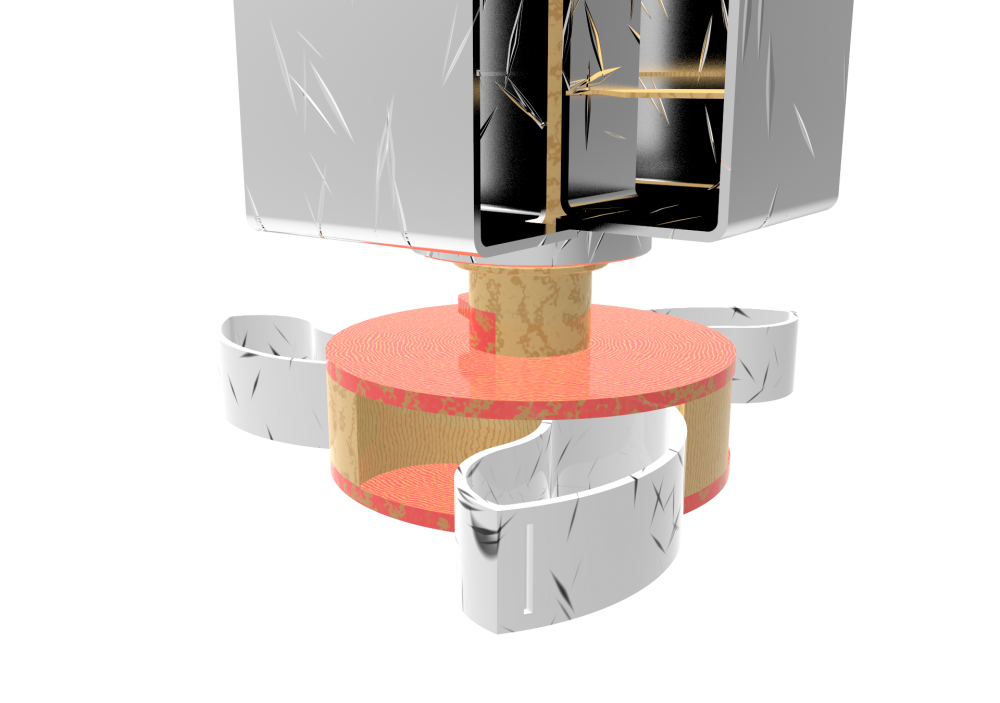

本产品以台灯为研究对象，通过三维光学扫描仪获取实物的点云数据，再基于逆向工程软件Geomagic Studio及Geomagic Qualify进行三维数据曲面重构及分析。在此基础上，通过CAD软件SolidWorks对重构后的台灯模型进行了再次创新设计，实现了高效率、低成本、短周期设计。同时，利用UG软件对底座支撑进行数控加工，利用Gram 3D打印机对多用鞋架的置伞台部分进行3D打印。最终获得一款新型产品多用鞋架。本款多用鞋架有四个部分可放鞋，每一部分最多可放置六块置鞋板，摆放七双鞋，一共可放二十八双鞋。每块置鞋板通过卡槽固定和调节，可放置不同高度的鞋。设计的多用鞋架具有收集雨伞水的功能可用于放置湿雨伞也可当做置物台。多用鞋架的置鞋架与支撑柱之间使用轴承进行连接，使置鞋架实现三百六十度旋转，方便鞋的取放。设计了三个可旋开的小抽屉，可用于储物，提高了鞋架的空间利用率。
