1、研制背景及意义

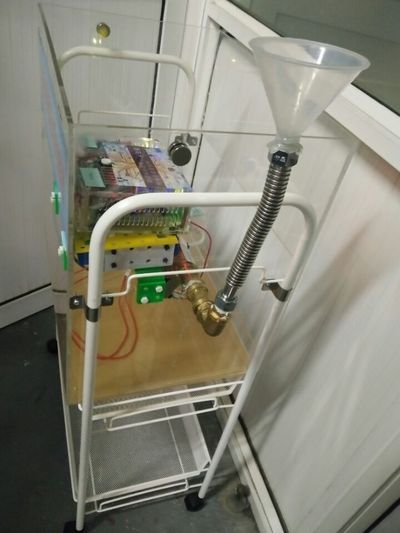

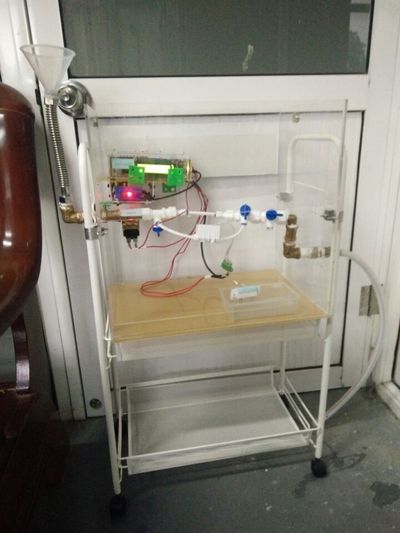

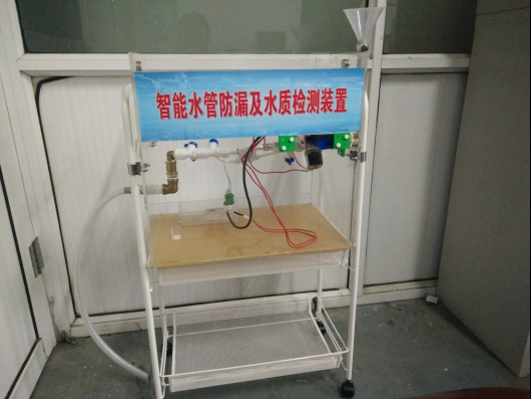

近来总是出现由于水池下的水管破裂给住户造成经济损失的新闻，且我们家中总是有水池下的水管破裂或脱落的状况，说明这是一种普遍现象。这不仅造成了经济上的损失，也造成水资源的大量浪费。而且住户对于自来水的水质也十分关注，这关系到一家的健康。基于这一背景，我们研究设计了以stm32F1单片机、漏水检测模块、降压模块、水质检测模块、电磁水阀等基础的水质检测及防漏装置。在节约了水资源的同时，也保护了人们的健康。

2、设计方案

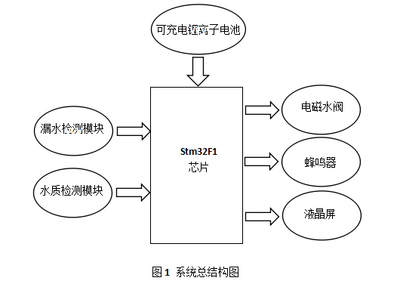

本作品是基于stm32F1微控制器的自动控制系统，它包含防止漏水和水质检测两大主要功能。该装置通过漏水检测模块由stm32F1内置的12位ADC采集数据并判断是否漏水，若漏水便关闭电磁水阀，并且蜂鸣器响，达到节约水资源的目的，体现了节能环保的主旨。另一功能由水质检测模块将TDS与温度数据传入stm32F1芯片，再通过液晶屏显示，给用户提供水质参考，体现了绿色健康的主旨。同时采用可充电的锂离子电池，不会造成废弃电池污染，且stm32F1芯片具有低功耗的特点，在自动关闭电磁水阀的同时也会拨打用户的手机，即使用户不在家中也可以知道自家水管漏水状况，符合智能制造以及节能减排的主题。

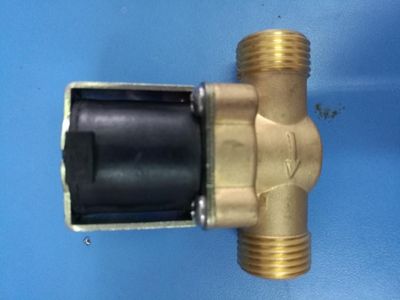

由于电磁水阀要有12V供电工作而stm32F1芯片则由5V供电工作，所以加入了降压模块，将可变充电锂离子电池12V电压降为5V为单片机供电。
