一、设计背景

随着教育事业的发展和科学发展观念的深入人心，更加环保与便捷的白板逐步取代了黑板在授课过程中的地位。白板的使用不仅避免了在使用粉笔书写及擦拭的过程中出现的粉笔灰对教室环境的污染问题，更将教师从粉笔灰带来的职业病中解脱出来，保护了师生的健康。

白板在走进教室的过程中，以它的环保便捷、直观生动为课堂增添了不少色彩和趣味性，受到了广大师生的热烈欢迎。但是随着白板辅助教学在课堂的不断深入，其存在的问题也逐步凸显出来。越来越多的师生反映白板的清理擦除相对黑板的擦除更加麻烦。在对之前书写过的板书进行擦除时，需要先对白板喷水，使笔记湿润，然后再进行擦除，这个过程使得本来就紧凑的上课时间变得更加紧张。

因此，为了简化白板擦除过程，节约宝贵的课堂时间，提高课堂效率，我们行远队在传统白板擦的基础上做了改良。

二、结构说明

该智能白板擦是一种带有喷水装置的白板擦，主要包括九部分：吸水海绵、特殊白板布、漏斗、水泵、双向电机、滚轴、传送带、导管、储水桶组成。

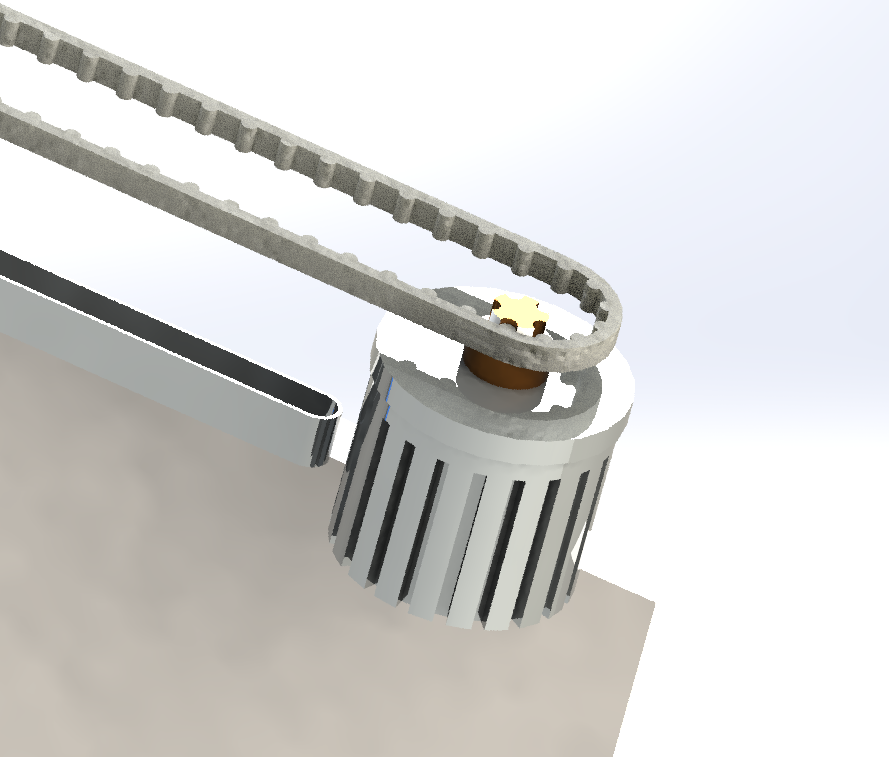

在整个白板擦除过程中吸水海绵起着重要作用，用它来湿润和擦拭板书；该部分上端设置漏斗，用于均匀湿润海绵以及防止液体飞溅；与漏斗连接的是导管；导管下端连接水泵用于抽取与导管末端相连接的清洁液。在白板的上侧设置传送带，所述双向电机位于传送带右端，双向电机通过传送带与转轴相互连接。

该白板擦可以紧贴白板表面，这样能保证最大限度的将白板擦净。此外通过双向电机带动作用，实现了擦除过程的电动化，同时也能够刺激同学们上课的热情，提高课堂效率。

三、功能与使用说明

该智能白板擦主要用于白板字迹的擦除，通过吸水海绵擦拭白板上干涸的字迹，一方面通过转轴自转，能擦除白板擦下的字迹，另一方面由双向电机驱动，使得白板擦能够擦除整个白板的字迹。整个过程使得老师不用再去人工擦除白板。节约了上课时间，使得课堂更加连贯。

智能白板擦的使用非常简单，只需要擦除白板的人员按动开关，启动电源。在日常的维护中，注意观察，在储水桶中水源不足时及时补充即可。
