在工程类行业中和平常学生学习生活中，圆规是必不可少的一项工具之一。如今，市面上流通的圆规往往都是由金属制成，包括两部分连接由一个铰链，在其中可做调整，现代圆规一般分为普通圆规、弹簧圆规、电源柜、量规、老式圆规、自动铅笔圆规和活心小圆规等等。但这些圆规往往功能目的单一，如果仅有一只圆规的话，是无法方便地确定半径弧度，必须借助普通圆规、直尺、量角器才能画出给定半径和圆心角的圆弧，工作量很大。且目前国内外都没有一种能够方便精准地确定半径弧度的多功能圆规。

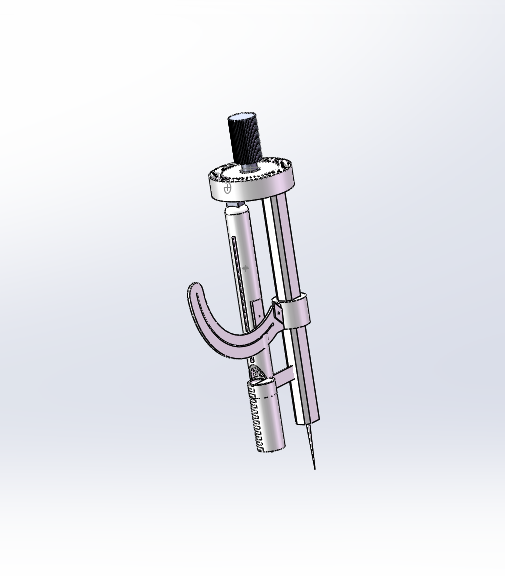

 本产品，采用传统圆规的金属结构，增强其耐用度，圆心杆定脚采用双针抓地，增加稳定性，其中一个针可以收回。通过手指转动上方螺纹手柄，带动齿轮转动，齿轮咬合带动有指针的大齿轮做圆周运动，指针转过的轨迹就是所画圆弧的弧度。划线杆上带有弹簧固定的菱形指针，指针可以上下移动，划线杆伸开后在弧形刻度盘上指示半径大小，圆规两角张开后能作为游标卡尺来测量物体外径。画笔上配有滑槽，可以加辅助画笔，增大可画半径范围。辅助画笔延伸臂类似于游标卡尺，具有刻度，也可装向圆规张角内侧，精准地作定半径的小圆。画笔采用2B铅芯，上端为空心圆柱筒，内壁有螺旋纹，铅芯卡入略小的圆柱中心小孔内，略小的圆柱外壁有同样螺旋纹，用盖帽挤压小圆柱体旋转着进入空心圆柱筒。圆筒下方为圆锥状削笔刀，将旋转的铅芯削细，最终盖帽扣紧圆筒，笔尖被削细露出。产品整体有多处可活动关节，极大地增加了该产品的灵活度且方便快捷。

该产品最大的优势就是结合普通圆规、刻度尺、量角器、转笔刀四种工具的功能和特点，巧妙结合，取长补短。极大的精简了作图工序，兼具较强的功能性，创新性。

为了减小体积增大作图半径，该圆规加入延长辅助画笔，增加可画半径范围。鉴于圆规画圆要借助刻度尺确定半径，并且仅能依靠圆心半径作出整圆，不能画给定弧度的圆弧，本发明加入半径确定尺，和弧度指示盘，自动削笔刀，使用简单，能够帮助使用者快速的做出几何图形及工程图，具有较高的实用性。

本实用新型圆规采用齿轮咬合转动，确定圆心的脚静止不旋转，较目前整体转动的圆规，具有稳定性好，针脚不易脱离圆心等优点，先进性明显。
