大赛作品详情

作品名称：基于单片机控制的便携式电火花打孔机
学校名称：桂林电子科技大学
参赛队伍：创云
参赛学生：曾岭仙李旭李天翔
指导老师：黄伟陈虎城

详细说明

产品介绍：

结构说明：

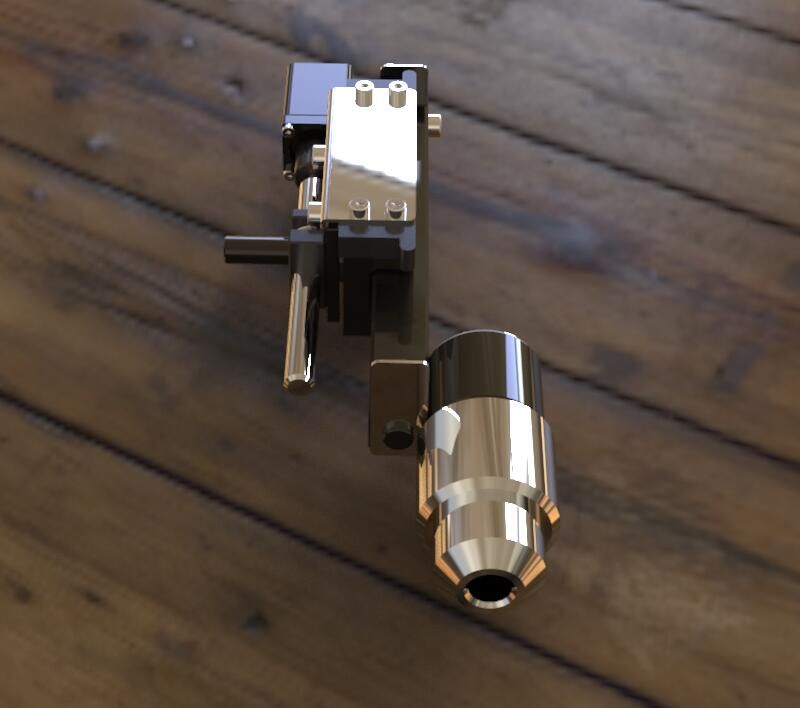

本产品是一种基于单片机控制的便携式电火花打孔机，包括机械部分和单片机电路控制系统。

机械部分包括机架、运动执行机构、电极夹头、工作液系统和电气安装支架，所述机架采用带有磁性底座的千分表架。

单片机电路控制系统包括人机交互模块、电机控制模块和单片机系统模块三个单元；人机交互模块、电机控制模块分别和单片机系统模块相连，电机控制模块中的步进电机与机械部分的运动执行机构相连，单片机系统模块通过控制电机控制模块中的步进电机，从而控制机械部分的运动执行机构的运动。

产品特色：

（1）基于单片机控制的便携式电火花打孔机给工件打孔时实现打孔自动化，降低劳动强度，提高了加工效率。

（2）采用结构轻量化设计，有体积小，易于携带，操作方便等优点，适用于临时加工。

（3）生产成本低，并且可满足超硬、材料特殊位置加工要求。可达到以下几个指标参数：材料去除率达到 10 立方毫米每分钟；最大加工直径 5mm；当电极短路时不会烧坏机器，机器稳定性好。
