实验用玻璃烧瓶因为口小肚大，导致在实验过程中产生的胶体等实验产物，难以清洗。实验过程中及结束后都需要学生及实验室工作人员花费很多时间对玻璃烧瓶等相关仪器进行手工清洗，不仅耗费时间精力，也会影响学生的实验积极性，并严重影响实验的进度及衔接。因此，研制了一种“遥控式玻璃烧瓶自动清洗仪”，通过电动及遥控的方式，实现玻璃烧瓶的清洗，可解决各种玻璃烧瓶类似仪器清洗问题，有助于提高实验效率，推动实验的顺利进行。

  仪器主要由底座支架等金属结构、丝杆滑台控制器、数字式按键控制器、单项交流电机、毛刷等几部分组成。仪器结构相对简单，操作方便，拆卸安装方便，便于清洗。使用时可以通过调速以及控制方向等按钮来满足不同类型的清洗，可以很好的契合学生实验教学需要，且因为制造成本低，可以广泛应用于各种玻璃烧瓶类似仪器清洗。

  该仪器的清洗原理是利用机器的重复性以及可设性来实现对玻璃烧瓶的重复及定向清洗。该玻璃烧瓶装置由长方形平面金属基座和升降丝杆滑台及支架组成。在支架上安装了一个功率为60W的小型单项交流电动机，电机下面安装上专用的毛刷用来洗涤，用外接的丝杆滑台控制器调节控制其转速，同时又设计了专用的数字式按键控制器，来调节此清洗仪的顺时针及逆时针旋转，利用电机转动，带动专用毛刷旋转，毛刷在玻璃烧瓶内快速旋转，通过毛刷和水流对烧瓶内残留物进行刮擦洗涤，实现清洗功能。如果更换不同的刷头，可以实现对试管、烧杯、锥形瓶、量筒等不同种类玻璃仪器的清洗。

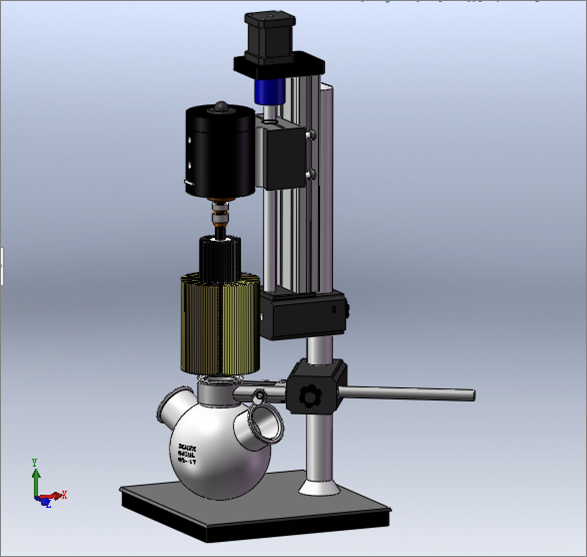

  清洗仪利用数字式按键控制器控制升降丝杆滑台，由滑台带动毛刷上下移动。整个模型框架运用Solidworks三维制图软件对零件进行建模和装配，再对装配体进行渲染、添加运算案例和导出二维工程图，最后生成运动仿真动画。电路板利用STC单片机进行设计，使用Altium Designe绘图软件,画出单片机最小系统板的原理图,正确选择放置所需要的原件并正确连接，适当添加元件库。原理图设计完成后对各元件进行封装，以生成和现实元器件具有相同外观和尺寸的封装网络表。然后根据PCB面板的大小来放置各元器件的位置，确保各元器件引脚不交叉，无错误完成PCB的布局布线。随机PCB图通过打印机打印输出，然后将印有电路图的一面与铜板固定压紧，最后放到热转印机上进行热转印，高温下将转印纸上的电路图墨迹转印到铜板上。腐蚀妥善后按图纸进行焊接，之后，对整个电路板进行全面的测试工作，铜线部分相连的节点一定保证接通，对于不通的部分应重新焊接，保证所有线路正常后可下载测试程序进行测试，看单片机能否正常工作，如出现问题，继续排查线路和芯片。按键式数字遥控器通过一片用单片机设计的电路板和按键组成。为了使该装置便携方便，在内部加装了一块无线模块，在清洁器中加入接收装置，使装置摆脱电线的束缚，外观简洁。
