功能简介：

      本电路模拟汽车、摩托车防盗报警原理设计，具有触摸延时报警和振动延时报警功能。即当有人体触摸感应信号时，报警器触发报警，当触发信号取消后，延时一段时间后自动关闭。当有振动信号时，报警器触发报警，当振动信号取消后，延时一段时间后自动关闭。触摸式报警器有着传统防盗系统所不可及的是其自动化程度高，是家庭防盗的一道有力武器。

      关键元件介绍：

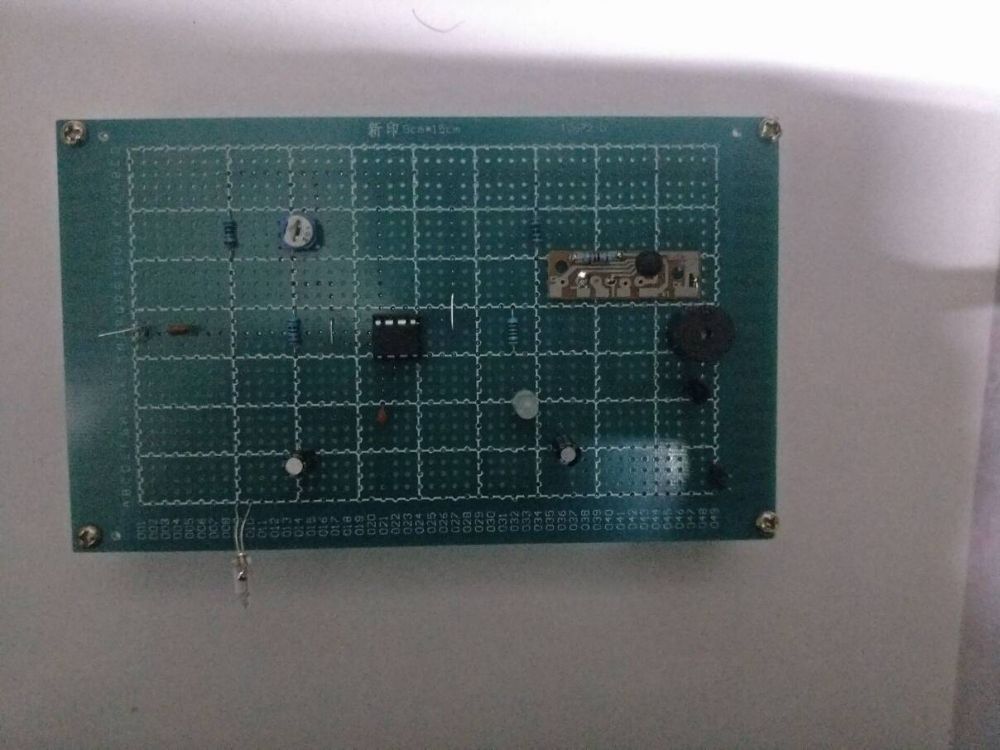

      核心电路是NE555，输入部分采用透明振动传感器，方便观察工作原理，调整的关部件为2M欧大体积优质玻璃釉可调电阻，可以轻易实现长延时调节，报警芯片采用专用KD9651报警芯片，发声部件为板载电磁式无源蜂鸣器，充当了扬声器的功能，指示灯采用5mm发光二极管，具有电源指示和报警指示双重功能。

      工作原理：

      该触摸振动报警器由触摸触发电路、振动触发电路和报警电路两部分组成，555时基电路U1组成典型的单稳态工作模式，其暂态时间由RP1、R2、C2的数值决定。平时电路处于稳态时，555时基电路的3脚输出低电平，报警芯片因无供电而不报警。当人手触碰电极片M时，人体感应的杂波信号经C1注入555的触发端2脚，或振动传感器S1受振动而瞬间接通，都会使U1的第2脚出现瞬间的低电平，从而使555时基电路翻转进入暂态，3脚突变为高电平，报警芯片得电发出报警声。暂态时间一过，时基电路翻回稳态，停止报警。报警时间的长短可以调节RP1来改变。LED为双色发光二极管，通电后绿灯亮，作为电源指示灯用，报警时绿灯不亮，电阻R5的阻值决定报警声的播放速度，一般取180K-240K，注意安装芯片前要先将其安装到报警芯片板上，整个电路DC3-6V均可以工作。
