【摘要】本装置是一种新型可折叠双辊施肥旋耕一体机，在解决现有大型农业技术中大幅农耕作业的大型拖拉机没有相应的大型旋耕机与之配套这一问题的同时又解决了已有旋耕机只进行一遍旋耕而导致土壤破碎率低、根茬破碎效果不理想的问题，土壤在旋耕前施肥、旋耕一次性作业完成的问题，降低了劳动强度，提高了工作效率。这种新型可折叠双辊施肥旋耕一体机可以一次性完成施肥、旋耕作业，高效率、高质量的提高旋耕速度、旋耕后的土壤破碎率与根茬破碎效果，并且可以满足在大负荷工作状态下旋耕机所需的强度要求。这种新型可折叠双辊旋耕机主要由机架，传动机构，液压折叠系统，施肥装置，前、后旋耕辊，土壤刮平托板，镇压轮六个主要部分组成。

   【关键词】折叠、双辊、施肥、旋耕、一体机

1.一种新型可折叠双辊施肥旋耕一体机工作过程：

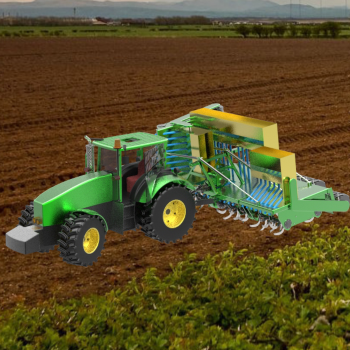

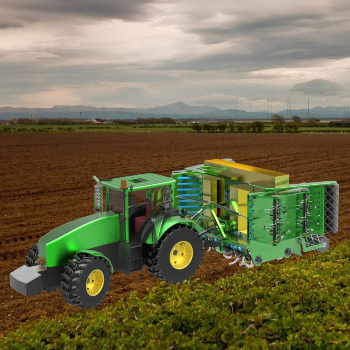

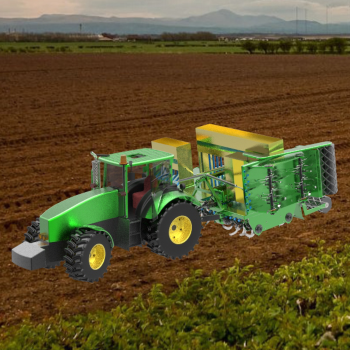

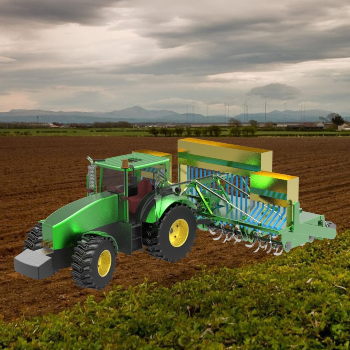

新型可折叠双辊施肥旋耕一体机的工作过程为：首先当旋耕机处于未开始工作状态时，根据土壤所需刀辊转速的不同，通过调节齿轮箱后端的拨叉，调整齿轮箱内部齿轮啮合情况，来改变刀辊旋转速度，保证旋耕质量。调节完成后，带动旋耕机工作的拖拉机进行工作时，操纵拖拉机驾驶室操纵杆，使液压系统带动液压缸伸缩，液压缸无杆腔进油，有杆腔出油，使折叠状态的旋耕机展开作业（当拖拉机在道路行走过程中及遇到较窄的田地时，拖拉机液压系统带动液压缸，实现旋耕机折叠，进行小田地作业）。与此同时，由动力输出轴输出动力，此动力经万向联轴器、中间齿轮箱、两端牙嵌离合器，驱动所有刀辊旋转。旋耕机刀轴达到正常工作转速旋转后，由拖拉机自带升降系统将旋耕机落下，镇压轮接触地面，刀具接触土壤后开始进行旋耕作业，并将切下的土块抛向后旋耕刀辊，再由后耕刀辊重复进行后旋耕刀辊的工作。通过两个刀辊进行粉碎后土块撞击罩壳和土壤刮平拖板后，未被完全破碎的小土块由又被进一步击碎并落凹地面，由拖板拖平。在机组前进的过程中由于镇压轮已经接触地面，机组前进带动镇压轮旋转，镇压轮将运动传输给通过键连接安装在镇压轮上的链轮，镇压轮上的再通过链条将运动传输给通过键连接安装在拨肥辊子上的链轮，从而带动拨肥辊子转动，实现将施肥料斗中的肥料传送刀施肥管道，完成肥料的播撒。与此同时机组不断前进，刀片就不断地接触土壤表面并继续切土使未耕地松碎，肥料也就不断从施肥管道流出实现施肥。由此看来这款新型折叠双辊旋耕机的切碎能力强，土壤破碎率高，进行一次旋耕就可以达到良好的破碎效果。施肥与旋耕作业完成，切断拖拉机与旋耕机的动力联接，等待旋耕机刀辊旋转自然停止后，操纵拖拉机驾驶室操纵杆，使拖拉机液压系统带动液压缸伸缩，液压缸有杆腔进油，无杆腔出油，使展开状态的旋耕机折叠至初始状态。拖拉机自带升降系统将旋耕机升起，完成一次田地施肥、旋耕作业。同时旋耕机也可以单侧展开与折叠，当拖拉机液压系统只控制左侧液压缸动力输出，切断右侧液压缸动力输出时，左侧施肥、旋耕作业组实现展开与折叠，完成靠左侧田地的施肥、旋耕作业。同样，当拖拉机液压系统只控制右侧液压缸动力输出，切断左侧液压缸动力输出时，右侧施肥、旋耕作业组实现展开与折叠，完成靠右侧田地的施肥、旋耕作业。

2.可折叠旋耕机的优点

旋耕机是目前应用较多的一种耕整地机械，能使田土充分细碎、地面平坦、土肥掺和均匀。这种新型可折叠施肥双辊旋耕一体机，一项作业能达到肥、耕、平等三项作业的效果，有利于抢农时、省劳力，对土壤湿度的适应范围大。还可减少拖拉机在潮湿地上驱动轮滑转的现象。用于旱地，能使土肥掺和好。可以高效率、高质量的提高旋耕速度、旋耕后的土壤破碎率与根茬破碎效果，且一次性完成施肥旋耕作业。可以满足在大负荷工作状态下旋耕机所需的强度要求。此旋耕机作业时，具有碎土性能好、适应性广、作业效率高等优点。同时，此旋耕机可以适用于大幅作业与小幅作业的切换，从而实现一机多用，节省不必要的支出。
