作品名称：快速定扭力扳手
学校名称：盐城工学院服装
参赛队伍：扬帆逐梦队
参赛学生：张津源张旭陈军羊
指导老师：严军金丽珠

详细说明

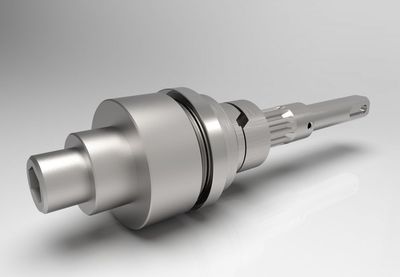

快速扭力扳手

内容简介：


气动扳手被广泛应用在许多行业，如汽车修理，重型设备维修，产品装配等，是一种装拆螺栓螺母的高效工具。优点是耗气小，扭矩大，重量轻，拆装高效，缺点是无法拧紧特定力矩的螺栓。如果使用定扭矩板手，则效率低下。

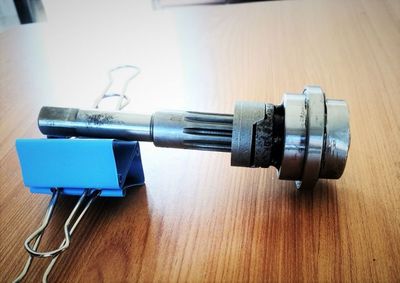

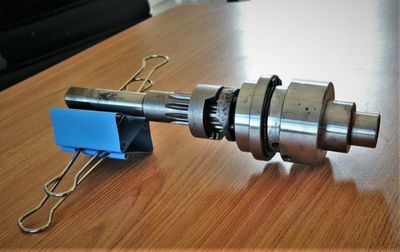

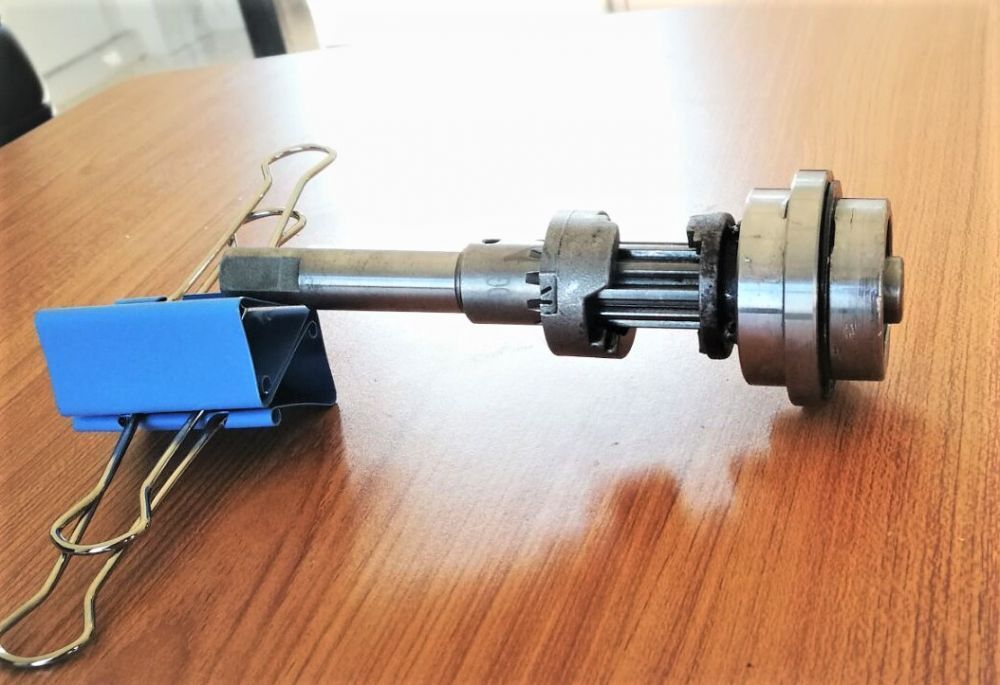

动力传动路径：风枪联接器（13）→轴（12）→花键→啮合套Ⅱ（9）→斜面→啮合套Ⅰ（8）→连接套（7）→销→棘轮座（1）→待拧紧螺栓

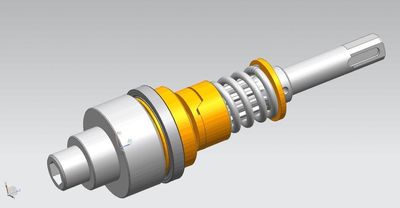

本项目利用圆柱螺旋弹簧压紧右啮合套（9），右啮合套（9）与轴靠花键配合，左啮合套（8）与连接套（7）焊接成一体，在弹簧力作用下，左右啮合套以斜面压紧，动力传递到棘轮座（1）将螺栓拧紧。

当螺栓以规定扭矩拧紧后，弹簧的压力作用在斜面上，分成垂直方向和沿斜面，沿斜面的力将左右啮合套分开，使得动力与棘轮座（1）中断。

作品推广应用价值：

本项目能实现对特定转矩要求的螺栓直接拧紧，通过替换不同参数的弹簧即可实现不同的拧紧力矩，可快速操作且精度更高。在小型工厂中可以替代机器人实现高精度装配，同时由于操作简单、便捷，可以减小装配所花费的人工成本和时间成本，有较高的推广价值。
