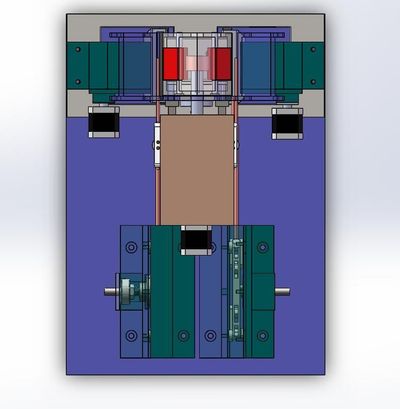

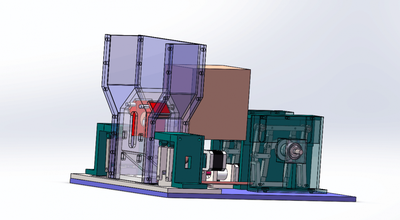

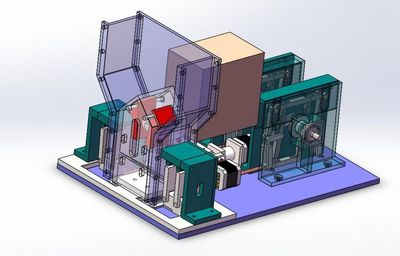

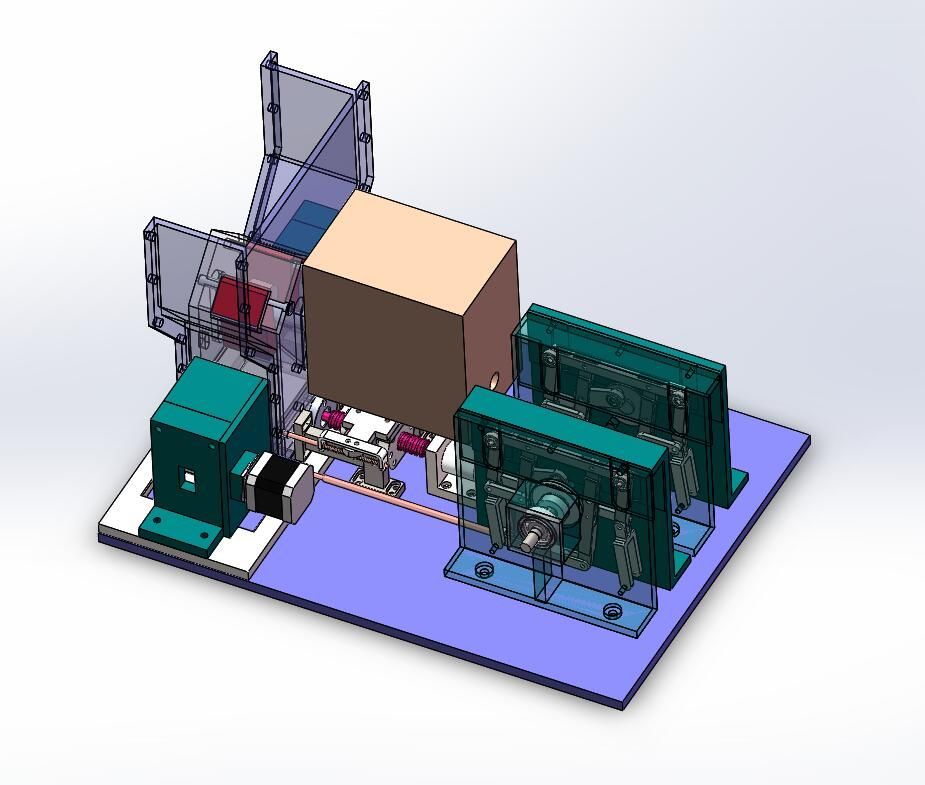

在香烟生产线上，不可避免会出现一部分不合格香烟，如空头、漏气、缺漏嘴、软点香烟、硬点香烟等不合格香烟。其中数量最多的是空头烟，为减少不合格烟的数量，我们设计出香烟自动分离机，将不合格香烟从香烟中分检出。香烟自动分离机主要包括排序装置、检测装置、好烟分离装置和坏烟分离装置，该设备整体呈左右对称布置。香烟自动设备工作过程需要排序装置、检测装置、好烟分离装置、坏烟分离装置有序协调配合，将不合格烟从香烟中分拣出。

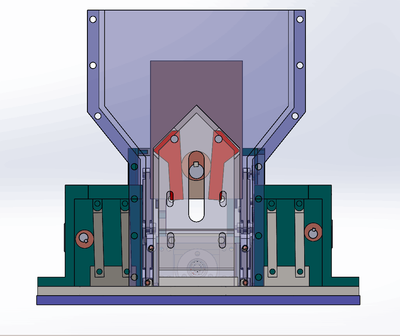

香烟从料仓进入排序槽的入口，利用偏心轮机构带动左右两个舌头摆动，使香烟顺利进入到排序槽通道中，逐一接受检测。检测装置采用螺纹传动机构，安装支架和检测杆分别有一个控制触点，初始状态为两触点接触。当检测到好烟时，由于烟丝比较密实，顶压力较大，弹簧被压缩，检测杆和安装架出现了相对运动，两个触点断开，电控系统将发出指令使好烟分离装置工作，将好烟分离出来。当检测到不合格烟时，由于烟丝比较稀松，顶压力较小，弹簧不被压缩，检测杆与安装支架没有相对运动，两触点始终接通，电控系统将发出指令使不合格烟分离装置工作，将不合格烟分离出来。不合格烟分离装置采用平面连杆机构。

此装置中不合格烟分离装置中的平面连杆机构设计成上部浮动下部固定的形式，保证了推不合格烟杆做固定高度的水平直线往复运动，从而将不合格烟和好烟有效分离。此装置可以将不合格烟和好烟有效分离，解决了生产线上不合格烟的分离问题。
