1. 作品序号：132240

2. 作品名称：机械式断水自闭减振阀

（1）应用领域和技术原理、用途：

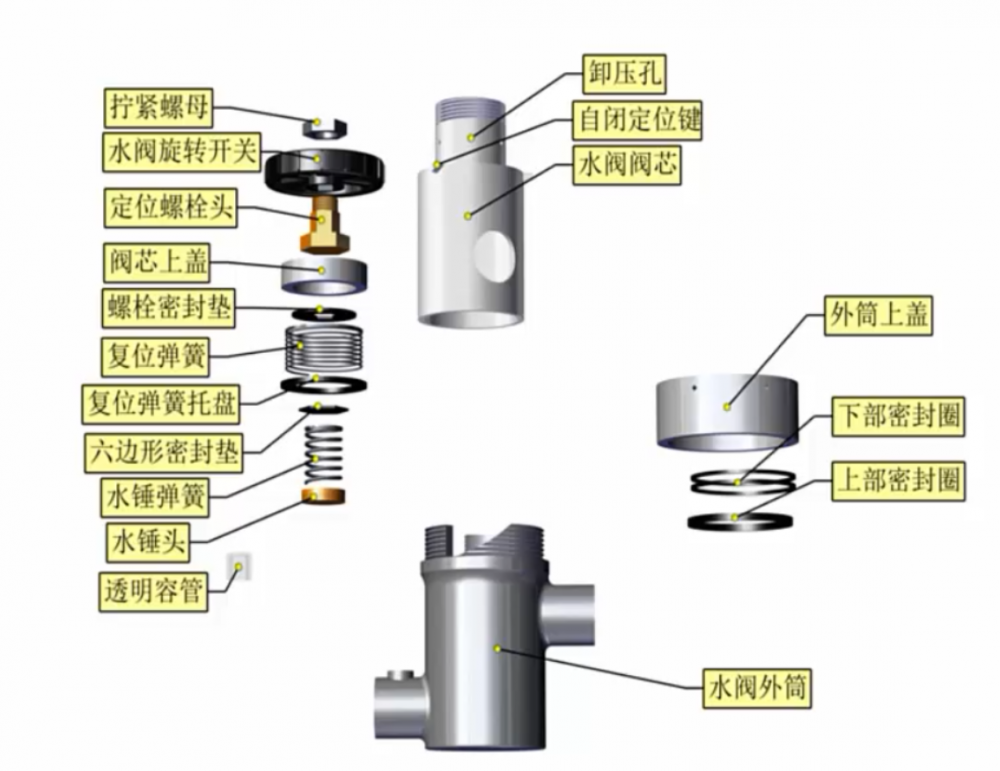

该机械式断水自闭减振阀主要应用于家庭、学校宿舍、车站等用水场所，可推广到园林喷灌领域。主要由阀芯、水锤消除单元、旋转阀门、容积透明显示管、弹簧、滑块、导轨、密封圈、阀盖、螺母、阀座等组成。

（2）技术性能指标：

该装置总长100mm,腔内直径45mm，高123.29mm，正常水压供水范围0.14MPa以上灵活使用，在断水时能够自定关闭。

（3）作品的创造性、先进性、可行性、实用性：

（1）断水自闭。本产品实现居民用水断水后恢复来水自动关闭流通。

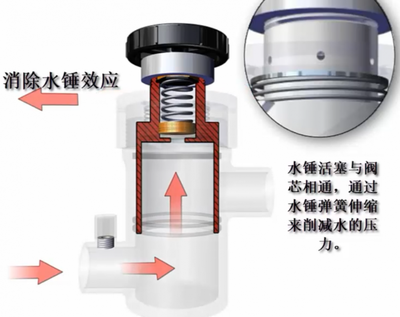

（2）水锤消除。通过水锤消除器的设计解决用水时水锤效应现象，保证安全减少损失。

（3）来水显示。装置在进水端设有容积透明管，无需开启开关观察，可直观显示有无来水。

（4）大倾角螺纹导轨采用分体段坡度设计，与自闭定位键之间形成配合度，从而保证阀芯旋转上下移动实现断水自闭。

（4）作用意义：

现在生活中很多方面造成了不必要的水资源浪费以及水锤效应带来的浪费与损失。本产品实现断水自闭与消除水锤效应功能集于一身，大大节约了不必要水资源的浪费，消除了水锤效应带来的浪费与对财产带来的损失。提高了使用安全性，节省了成本，节约了水资源。

（5）推广应用前景、效益分析与市场预测：

现市场并没有这种断水减振水阀类似产品，在水资源愈来紧缺宝贵的将来，这种结构简单、安全可靠、成本低的多功能水阀有很大的市场前景和需要，大批量生产效益可观。

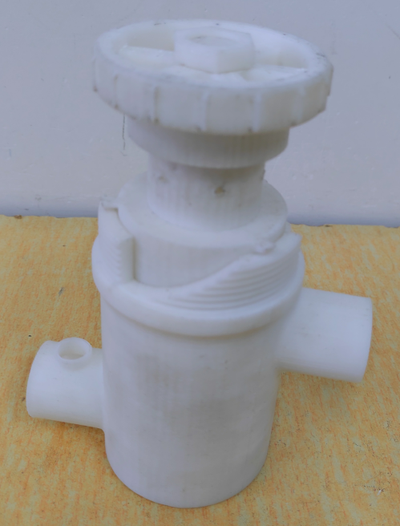

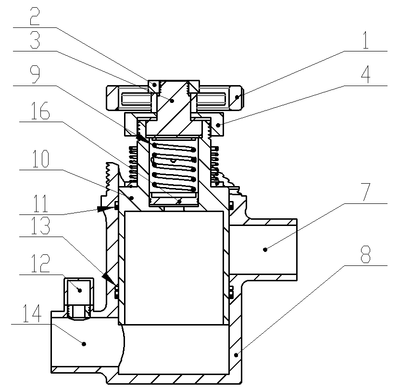

（6）照片或示意图：
