大赛作品详情

作品名称：套筒打孔夹具
学校名称：银川能源学院
参赛队伍：维创团队
参赛学生：乔光来崔杰马瑞杰
指导老师：李小燕

详细说明

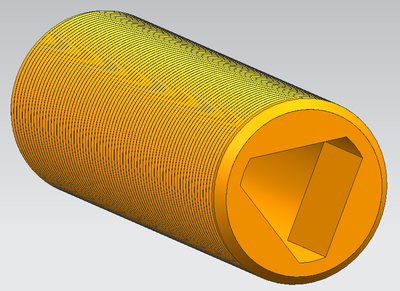

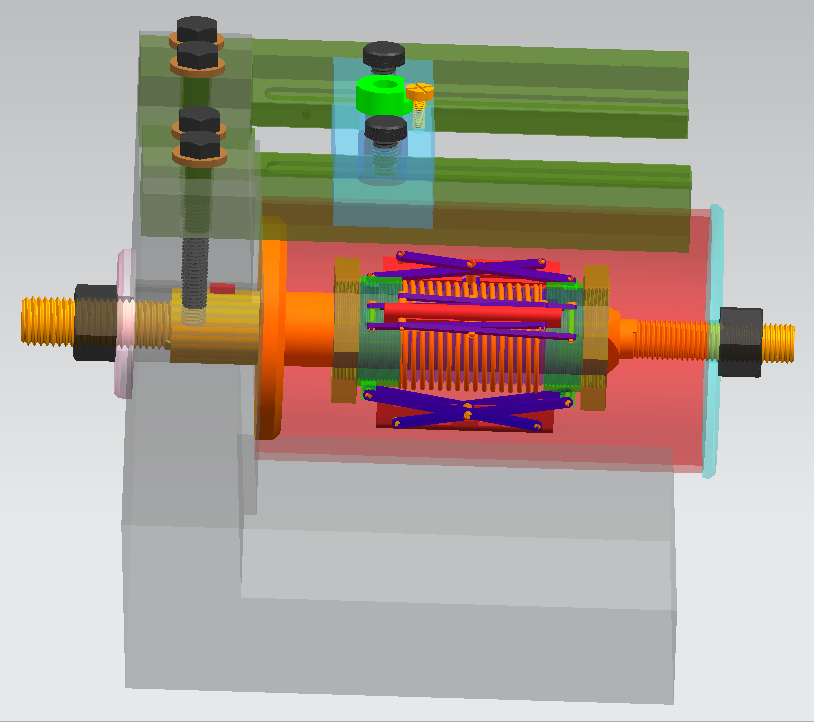

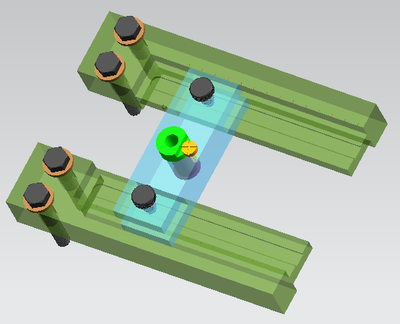

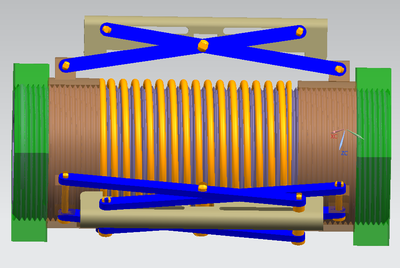

套筒打孔夹具是改变传统夹具加工尺寸的单一性，在中间轴上装配了一套可改变轴外径尺寸的扩张机构，和改变打孔位置的滑动装置。调整扩张机构可适合多种套筒尺寸的装夹，当套筒尺寸发生变化时打孔位置也随之变化，为了打孔位置与套筒所加工孔的位置相对应，将之前的固定钻模上板改为固定式与滑动式相结合。改进后的夹具可加装夹多种尺寸的套筒，传统夹具只能加工一种尺寸的套筒。

经济性：传统套筒打孔夹具当套筒尺寸改变时需要重新加工与其相配合的中间轴，因此费料、费工。改进后的夹具当套筒尺寸发生变化时不需要重新加工中间轴只需调整中间扩张机构，省去了重新加工中间轴的过程，因此省料、省工。
