1.结构说明

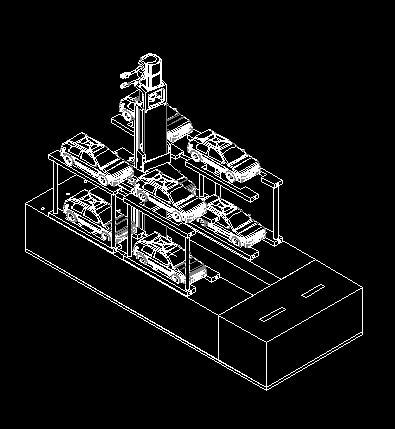

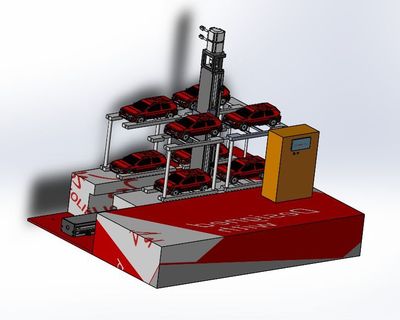

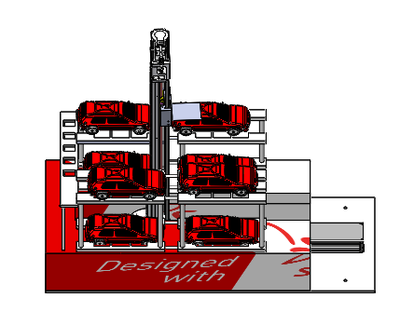

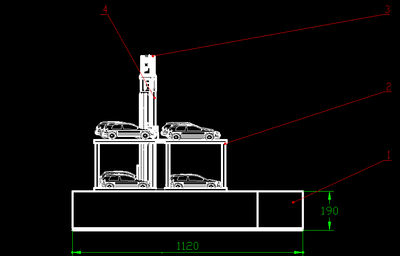

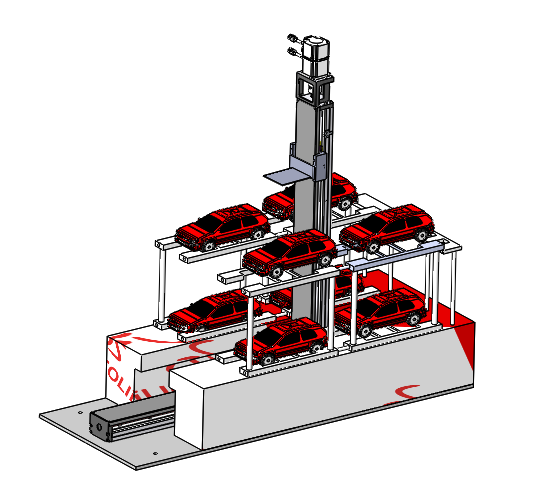

  一拖八桁架立体车库以钢结构框架为主体，采用电机驱动链条带动载车板做升降横移旋转运动，实现存取车辆，该类型的立体车库技术含量较高,集多种技术于一体。主体结构部分主要部分有:主框架结构、升降机构、横移机构、旋转结构、搬运器、控制系统、安全辅助机构等。机械式三轴立体车库的升降机构目前降机构采用钢丝杆拽引式加运行导轨的方式,升降台在与横移机构间配有导轨,升降台在钢丝杆的驱动下沿着横移机构上的导轨实现上下运动。通过主轴的载车板实现车库中每个车位上车辆的存取。上层的车辆是由载车板通过升降平移和旋转三个动作整体实现；而下层的车辆可直接通过车架位的平移和旋转两个动作来实现。

2.功能介绍

本车库采用PIC控制系统，车主可自主选择自动停车和手动停车，加强了车主的安全的同时也加强了车库的可操作性。在操作上用HMI代替机械按键，使操作更加简单。

停车时，车主将车开到车库路面的停车位上，然后选择自己要停的车位后，点击进库，此时车库的机械桁架会托起小车，水平移动到对应的车位并旋转90度，将小车稳定放入对应的车位，随后桁架回到初始位置；取车时，点击出库，此时系统会显示停车时长以及停车费用，点击确认，桁架移动到车位并旋转90度托起小车，再次旋转平移，将小车拖回路面落车，小车停稳后，桁架返回初始位置。

3.产品的优越性

1）通过一个桁架可取八辆车，大大节省了成本；

2）用屏幕显示操作代替机械按键操作，将一些技术要求大大降低，使之大众化；

3）地埋式减少了地上空间的占用面积，从另一方面起到了安全作用等；

4）我们日后会将其与互联网联合，实现手机端和电脑端的APP设计与应用。在立体车库结构上再添加一个电器柜，用来控制本地PC端与整个电网信息互串，达到远程操控。
