目前，市场上存在圆规和椭圆规，其中椭圆规运用于教学活动中，在学生手中的较少，学生普遍缺少椭圆规，这点是椭圆规性价比不高紧密相关。

    椭圆规和圆规并不是一体的，在高中学习中普遍需要圆规和椭圆规同时使用，这样使得学生操作不便，并且需要同时购买两件学习用具，不经济也占用大量空间。而且，当下各类的圆规在不使用时都会将转轴的尖锐处裸露在外面，此针尖极其尖锐，一不留神就有可能伤到使用者或者其他人，有一定的使用危险程度。因此如何解决学生的学习用品种类繁多以及使用流程复杂，且具有一定危险的问题，成为目前急需解决的技术问题。

  该设计的灵感来源于椭圆原理和圆规结构，将其整合起来就是多用途圆规，比较好解决了上述所论的问题，为学生日常学习提供了便利。

设计方向：

1将量尺和圆规进行组合。

2增加第三脚实现绘画椭圆。

3增加实现对第三脚进行缠绕。

4在丝线上增加两个固定圈进行对椭圆尺寸定位。

5在第一脚上设计绞盘实现对丝线的缩放。

6在第二脚上用螺母实现针，笔两用。

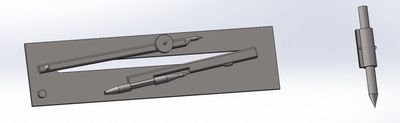

7在量尺上设计转孔实现圆规可折叠。

8在量尺上设计通孔可实现第二脚自由横移。

       9第二脚的自由横移可通过量尺队员的尺寸进行定位。

设计原理：

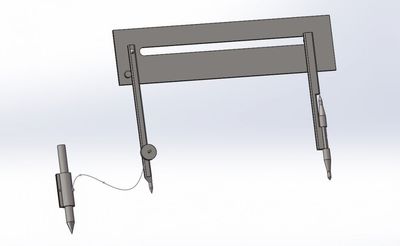

   当作为量尺和圆规结合使用时，第一锁紧机构与第二脚螺纹连接；当调节完第二脚的位置后，通过第一锁紧机构将第二脚锁紧，即第一锁紧机构的直径大于导轨的高度，所以锁紧时是通过第二脚和第一锁紧机构将刻度尺夹紧。进一步地，第二脚上设置有第一拧紧机构，刻度尺上设置有与第一拧紧机构配合使用的第一螺纹孔；圆规使用完毕后，先将第一锁紧机构调松，然后旋转支腿，通过第一拧紧机构与第一螺纹孔配合将支腿固定到设定的位置，然后再将第一锁紧机构锁紧，进而将第二脚1固定。

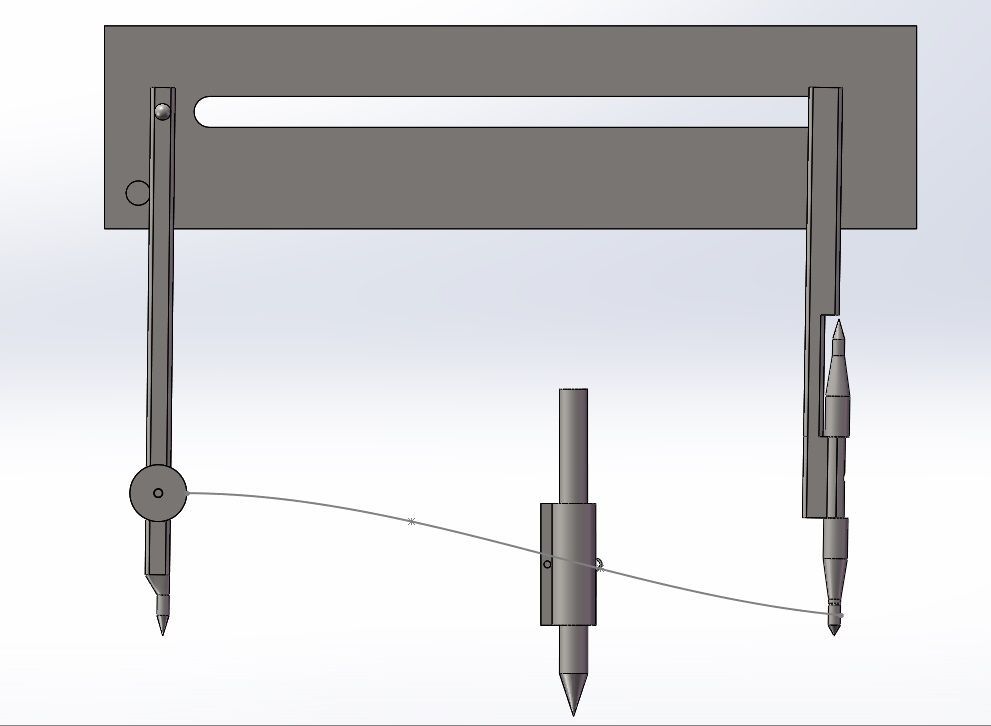

   当做为椭圆圆规和量尺结合使用是，以上述动作作为椭圆参数定位，再将转动笔转动为针尖一方，将针尖笔尖穿过定位圆套。将丝线在第一脚缠绕一圈。转动绞盘对丝线进行缩放，达到所绘画椭圆指定参数。根据椭圆绘画特点，用第三脚进行绘画。

设计意义：
