小型PCB板自动打孔机在电子产品技术、加工制造业具有十分重要的地位，在近年，随着电子技术的发展，对于PCB板的加工技术发展迅速，但是对于适用于单件生产的小型PCB板自动打孔机仍然需要优化。因此，本创新作品主要研究的是针对小型PCB板自动打孔机的结构、功能，进行分析，根据PCB板的加工特点以及小型PCB板自动打孔机的用途进行方案优化及结构设计，并设计一款适合用于单件生产、用于产品研发方面的桌面级小型PCB板打孔机。以满足人们的需要。在目前专用小型PCB板自动打孔机基础上进行设计。

根据所述要求，通过查阅资料，我们完成了以下主要内容：

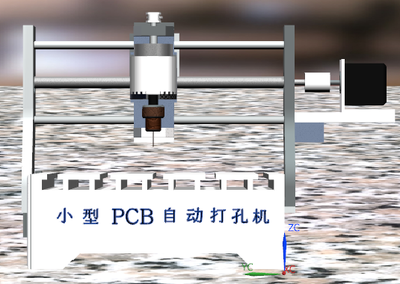

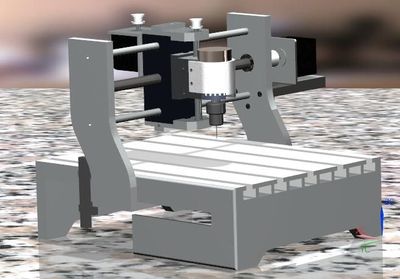

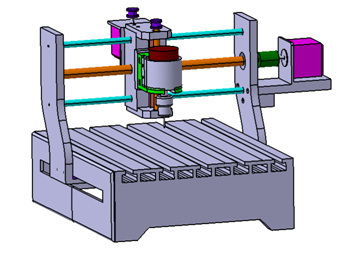

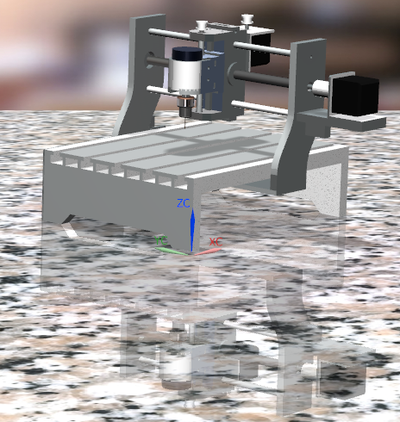

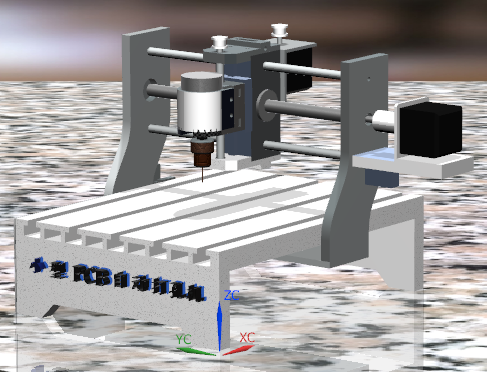

1、通过了解PCB钻孔的加工工艺，确定总体打孔机方案，并进行方案设计，绘制的打孔机三维图纸，并导出二维工程图纸，确定尺寸公差及形位公差。

2、采购标准件、材料，机床零件尽量采用标准件比如轴承座，型材，丝杠等，必要零件加工时严格按照加工工艺进行加工，并保证零件加工质量，减少调试时间，提高效率。

3、按照工程图纸进行零部件加工，设计控制系统，对打孔机进行组装调试，并完善控制系统。

通过设计打孔机控制系统，论证小型PCB板自动打孔机系统的工作原理、系统硬件组成及编程方法，以及对实物的制作调试，验证了小型PCB板自动打孔机的实际使用性能。

设计目的

1.提高制造的自动化水平，将原始的手工制造转变为自动化制造，减轻劳动强度，提高产品精度；

2.采用智能化自动加工制造的方式，将会提高PCB制造的生产效率，缩短产品的研发周期；

3.设计制作一款桌面级的加工机器，避免PCB加工时采用外加工或者某宝的方式，提高了产品技术的保密性，避免技术外泄；

4.形成一个快速高效的设计制造体系，可以在使生产率得到迅速提高的同时,是本产品形成一定的影响力并占据市场。

5.利用新型制造技术，简化原本传统的机械制造方式。
