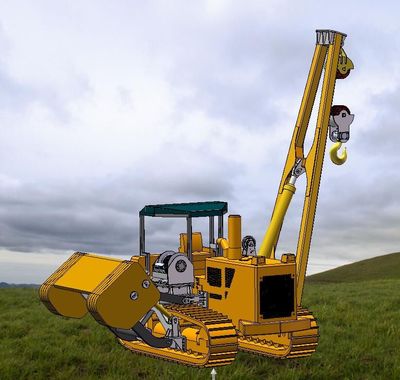

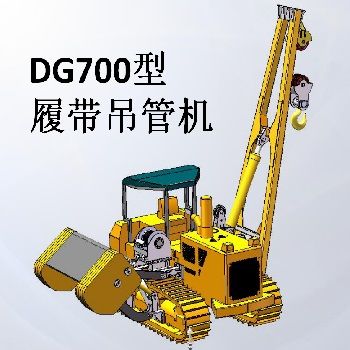

吊管机是石油天然气管道工程施工中的主要设备。主要是用于大孔径管道的布管、对口、和下沟作业。具有较大的起重量和带物行走作业能力。DG700型履带吊管机应企业要求开发的新产品。

DG700型履带吊管机选用推土机底盘改装、油缸变幅、配重伸缩臂调整方式。采用油缸变幅方式，省去了一个变幅卷扬，节约了成本；采用配重伸缩臂调整方式，可使得同样质量的配重，较使用连杆机构等方式获得更大的平衡力矩，使整机重心更接近于底盘中心，两履带可获得更好的接地比压，提高了整机的稳定性。

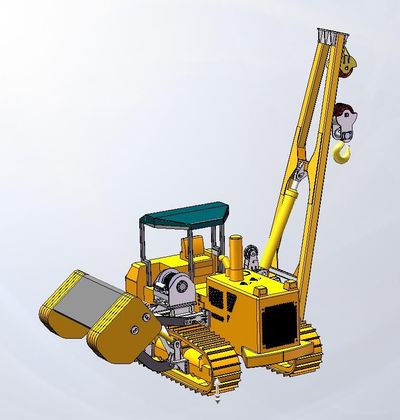

DG700型履带吊管机由动臂、负荷管理系统、驾驶室、大型主机、起落架、摆动装置、钢丝绳七大主要结构组成。

（1）台车架与机架之间为刚性连接。加宽加长的履带加上可灵活调节的配重，确保底盘平衡性良好、工作安全平稳。

（2）工作装置操纵采用集成化结构.减少了操纵杆数量，布局合理，操纵简捷方便，大大减轻了操作者的疲劳强度。

（3）卷扬机构中采用硬式多片离台器，减少了工作冲击.使工作平稳.可靠性增加，提高了整机的使用寿命。

（4）卷扬机构中采用常闭式制动器，确保在任何状态下可靠制动。安全性能大大提高。防止意外事故的发生。

（5）卷扬机构采用机械式传动。工作可靠，减少了功率损失、提高效率。

（6）加长吊杆及紧凑型吊钩加大了起吊高度和起吊工作区域。

（7）高低速离合器的采用，使吊钩升降和吊杆摆幅具有两种速度选择。工作方便。效率提高。

（8）吊杆过卷自动限位装t确保吊杆的正确回位。

（9）采用了吊钩下降电磁阀。增加了吊钩自由落体的工作状态。可供紧急状况下使用.以确保人机的安全。

（10）安装了角度传感器和高度限位器，对超载、过卷等能够报警。

（11）采用机电一体化电子监控器，对机器的工作状态进行实时监控，发现问题，及时报警，提醒操作人员进行检查。能够显示工作装置的工作参教，便于驾驶员进行操作。

DG700吊管机动力系统采用重NTA855C增压中冷型柴油发动机，该机适应高原地区离海拔缺氧环境要求，井具有较大的扭矩储备和功率储备。装备乙醚启动装置。确保在－40°C时能够实现正常起动，空滤器在一级粗滤两级精滤的基础上，增加了特制的大容量旋转过滤装置，以确保吊管机能够适应沙漠地区条件。
