大赛作品详情

作品名称：风能驱动装置
学校名称：常州工业职业技术学院
参赛队伍：畅通无阻
参赛学生：于壮壮陈泽平包昱
指导老师：程畅徐伟

详细说明

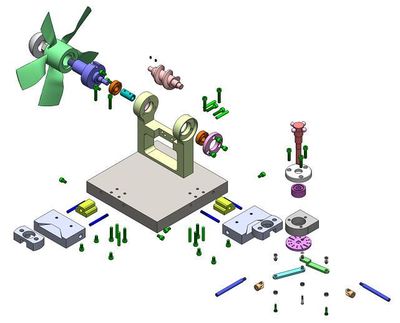

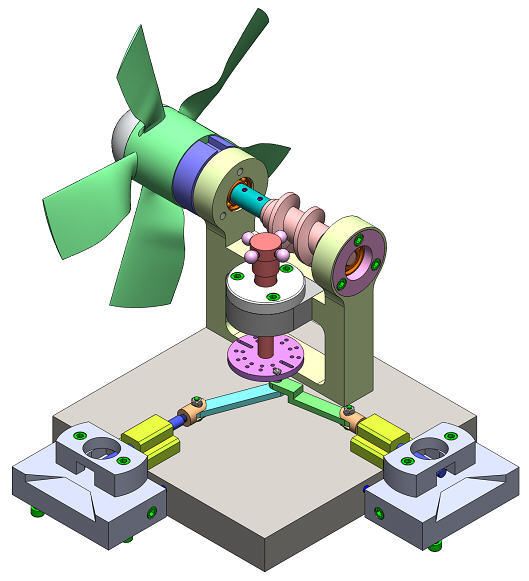

本创新设计作品是以低碳环保为主题，给定一风能，根据能量转换原理，创新设计一风能驱动叶轮转动、进而带动传动机构和驱动机构、实现物料传送的机械装置。本作品由叶轮、传动机构、推料机构及料仓机构组成。其中，叶轮是风能驱动装置获取风能动力核心零件，其获取风能的能力将直接影响风能驱动装置的工作效率，其关键部分是叶片的结构设计，基于Solidworks叶片曲面建模，最终达到设计要求；传动机构在结合蜗杆传动与圆柱凸轮传动的优缺点，创新设计以螺杆代替蜗杆或圆柱凸轮，采用圆柱凸轮从动件的形式，将滚子形状改为球状使之与螺杆螺纹相配合，具有结构紧凑、传动连续性好、噪音低的优点；推料机构采用曲柄滑块机构，为了使推料方便快捷，对机构作相应改进，滑块固定不动，采用直线导轨滑动单元，连杆与滑块相对滑动的结构形式；料仓由盛料容器与底座组成。本装置具有工作平稳、推料效率高、行程调节范围宽、装置结构简洁、制造精度高、制造成本低等优点。
