结合日常生活和市场调研,我们发现目前城市中的很多小区都有停车难的问题,以及现在自行车的乱停乱放,为此我们设计了一种合理分配自行车停车位的装置,其具有空间利用率高和安全可靠的功能。

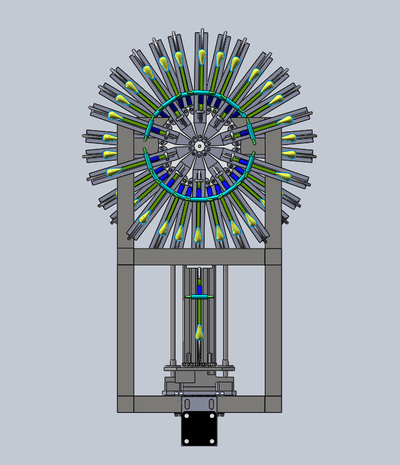

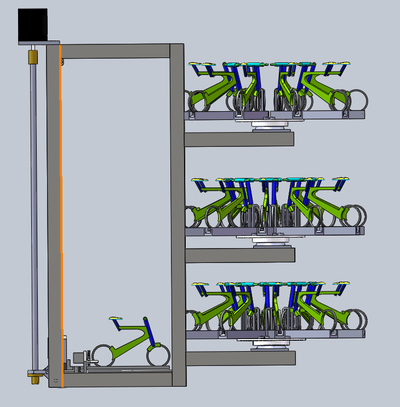

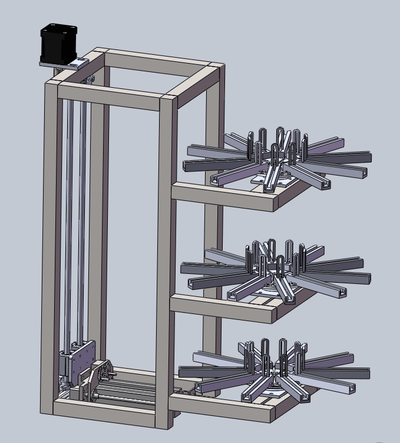

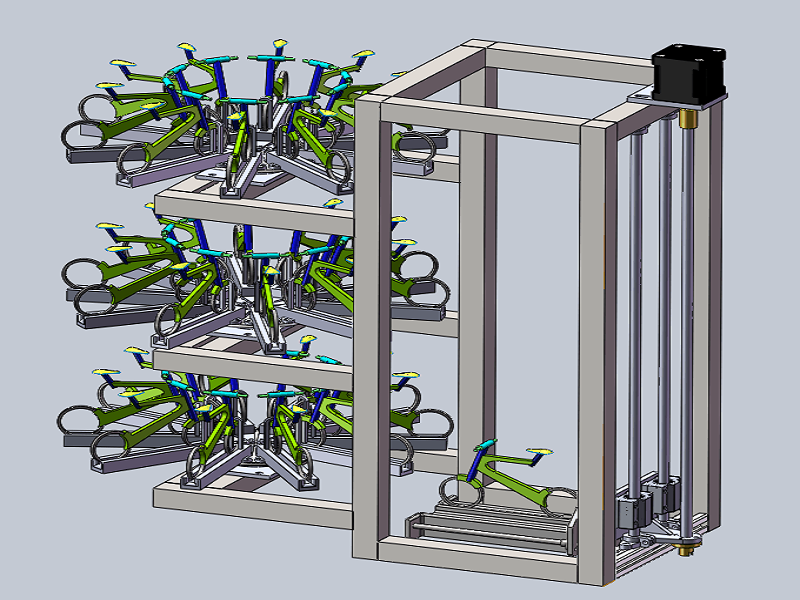

本装置主要由智能IC卡、升降、存放车、车库旋转四个功能模块组成,主体为金属框架。通过识别IC卡来启动该立体停车库,升降模块由步进电机驱动,实现自行车的上升与下降。存放车模块由伺服电机驱动,实现智能机械手抓取,车库旋转模块由直流电机驱动,实现车库的旋转。经由升降平台、机器手抓取送车和车库定位旋转实现自行车的立体停取车。
创新点
①空间利用率高。整体结构紧凑,布局合理,由于自行车的存放采用水平放置,大大节省了空间,提高了存车架的容积率和利用率。
②存取时间短。每层车库都独立运动,相对于传统车库存取时间短。
③存取采用自动刷卡模式。采用智能IC技术,快速扫描,数据记忆量大,安全性高。
④节能耐用。通过滚珠结构,降低了车库旋转时的摩擦,从而降低了电机的负载,在节能的同时也提高了设备的耐用性。
