大赛作品详情

作品名称:自动摆球台球桌
学校名称:开封大学
参赛队伍:大观
参赛学生:张若愚 张浩东 高聪
指导老师:李辉 李莉

详细说明

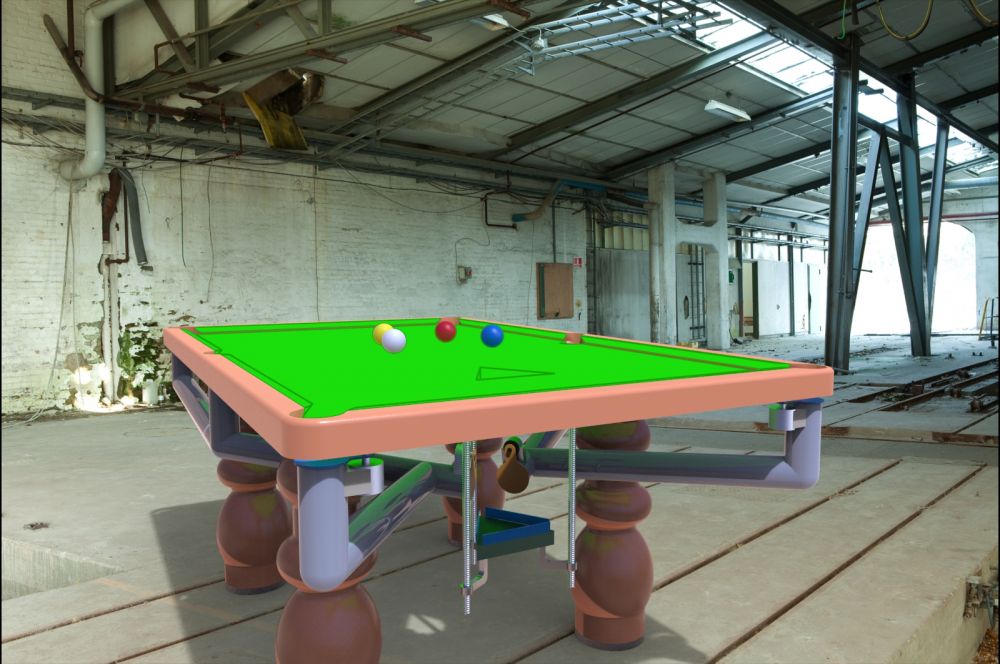

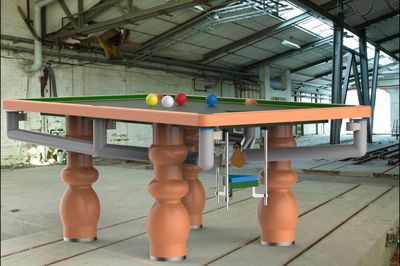

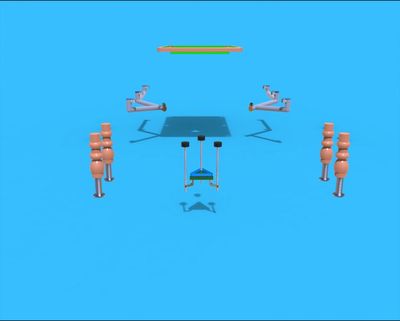

自动摆球台球桌,包括桌面、桌腿、球洞和台球,桌面顶部一侧开设有三角形孔,三角形孔的下部布设有三个导轨;导轨一侧布设有提升机构,提升机构与支撑板固定连接;桌面两侧分别布设有横管,横管与固定板的圆形孔相对布设,球洞的底部均固定有管道,管道下部桌面两长边底部管道汇集后分别与横管接通;每个横管端部布设有挡板,横管顶部固定有固定座,固定座顶部固定有舵机舵机与挡板连接;桌面底部一侧布设有按钮,桌面内部布设有控制器。本产品结构合理、使用方便、自动摆球和自动收集台球。

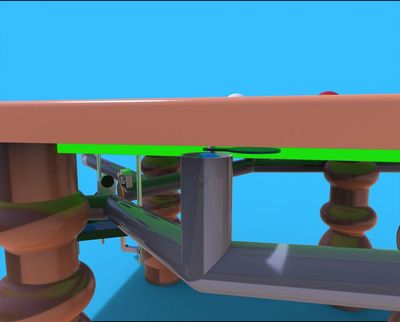

1.本产品通过控制器控制提升机构和步进电机,实现台球桌自动收集台球,结构简单,使用方便;台球桌下部布设管道,实现台球桌自动收集打落的台球,通过舵机控制挡板旋转,防止在未回收台球时,台球从管道内滚落;控制器控制提升机构将支撑板进行移动,舵机控制挡板旋转,实现台球桌自动收集打落的台球;

2.管道为倾斜圆柱形结构,管道的管径大于台球的直径,横管与水平面呈角,防止台球在管道内静止不动及堵塞。利用其角度呈现的的高度差实现自动会集功能。

3.本产品利用颜色识别传感器,对白球进行识别,白球落入球洞,通过识别颜色,不给舵机挡板信号,挡板处于常闭状态
