作品说明

  摘要：为了提高江、湖及发电站入口等水面漂浮垃圾的清理效率，同时解决人工打捞劳动强度大、安全性低等问题，研制了一种新型水面漂浮垃圾清理机。该机主要由吸附系统、太阳能供电系统、漂浮系统、涡轮推动系统等组成，其结构简单、安全可靠，以吸取水流作为驱动力吸附垃圾，可应用于河道、湖泊、鱼塘等水面漂浮垃圾打捞作业。该机具有自适应能力强、能耗低、工作效率高、无需人工看护、使用范围广等优点。

 总体结构及其工作原理

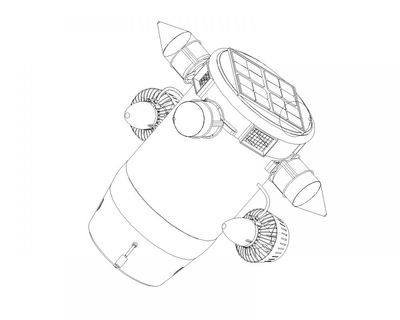

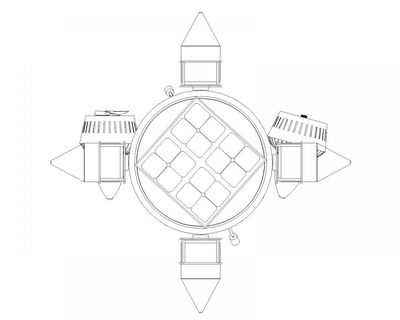

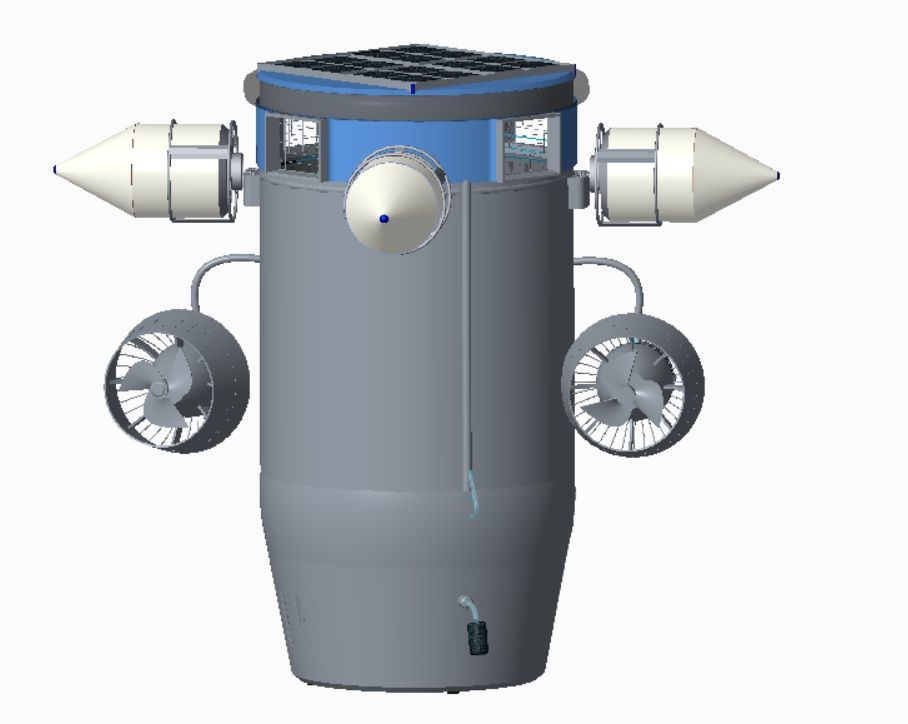

水面“清洁工”是一种安装于河道边的自动收集水面漂浮物的环卫设备，主要由吸附系统、太阳能供电系统、漂浮装置、涡轮推动系统、鱼塘供氧系统（选配）几部分组成。具有自适应能力强、安装方便、结构简单、故障少、清污效率高等优点．

本机器依靠四周的漂浮装置借助水的浮力漂浮于水面，使垃圾进入口与水面处于相近的位置。推进装置使机器移动到控制范围内各点进行清洁作业。机器工作时，抽水泵开始吸水，造成垃圾收集桶内与外域水面形成高度差，从而使机体附近水面产成一个类似旋涡的吸附力，源源不断的将周围的垃圾吸附过来，吸入内部的垃圾桶进行收集。机体两侧的两个个涡轮推动装置为机体运动提供动力，其电力由机体本身自带的蓄电池和太阳能电板进行供电，具有能耗低，节能环保，工作范围广的特点。

 设计创新点

相较传统的水面垃圾清理产品，本设计具备以下创新点

1、采用涡轮推进的运动方式，推进力强，效率高，灵活快捷，不易受外界风浪影响。

2、选配鱼塘供氧的设备，在清理鱼塘时同时给鱼塘供氧，双效合一，更加迎合市场需求。

3、采用蓄电池或太阳能电池板双供电模式，节能环保。

4、可自由移动，工作范围大，吸附能力强。
